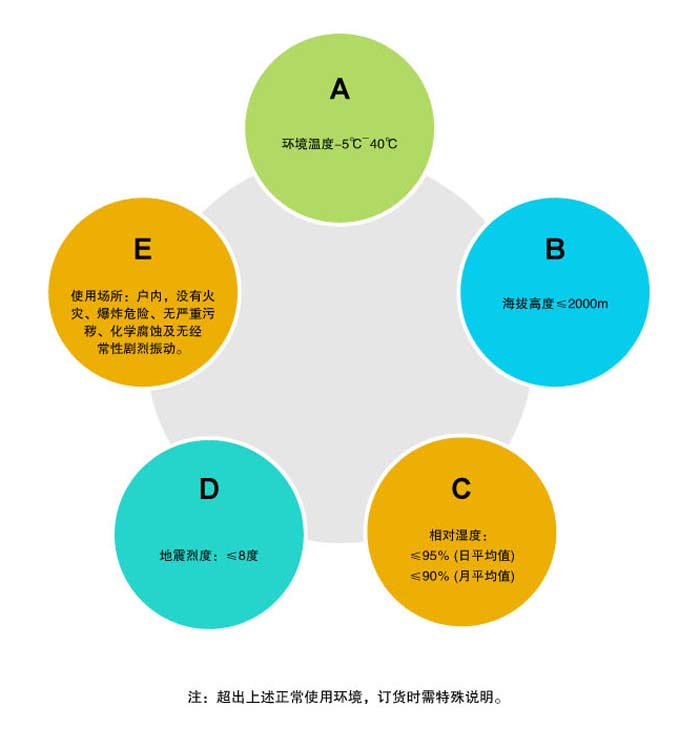

XGN15-12（F·R） 箱型固定式交流金属封闭开关设备 BOX-TYPE FIXED AC METAL-ENCLOSED SWITCHGEAR XGN15-12（F·R）箱型固定式交流金属封闭开关设备（以下简称开关柜），是新一代以六氟化硫负荷开关为主开关的开关柜。柜内其它部分采用空气绝缘。本开关柜具有结构紧凑、可扩充、操作灵活、联锁可靠、安装方便等特点。 本开关柜满足IEC62271、GB3906、IEC420、GB3804等标准的要求，适用于交流50Hz、12kV的电力系统，广泛用于工业及民用电缆环网柜及供电末端工程，特别适用于城市居民区配电、小型二次变电站、开闭所、工矿企业等。 Environmental Condictions 使用环境
Main Technical Parameters
主要技术参数
|
序 号 |
参 数 名 称 |
单 位 |
技术参数 | |||
|
FLN36 / SFG |
FL(R)N36 / SFG | |||||
|
1 |
额定电压 |
kV |
12 | |||
|
2 |
额定电流 |
A |
630 |
125 | ||
|
3 |
额定频率 |
Hz |
50 | |||
|
4 |
额定峰值耐受电流 |
kA |
50/63 | |||
|
5 |
额定短路关合电流 |
kA |
50/63 | |||
|
6 |
主回路、接地回路额定适时耐受电流 |
kA |
20/25 |
|||
|
7 |
主回路额定短路持续时间 |
S |
3/2 |
|||
|
8 |
接地回路额定短路持续时间 |
S |
2 | |||
|
9 |
额定有功负载开断电流 |
A |
630 |
|||
|
10 |
额定预期短路开断电流 |
kA |
50 | |||
|
11 |
额定开断转移电流 |
A |
1700/1500 | |||
|
12 |
额 定 绝 缘 水 平 |
额定雷电冲击 耐受电压(峰值) |
对地、相间 |
kV |
75 | |
|
隔离断口 |
85 | |||||
|
额定工频 耐受电压（1min） |
对地、相间 |
42 | ||||
|
隔离断口 |
48 | |||||
|
13 |
二次回路1min工频耐受电压 |
kV |
2 | |||

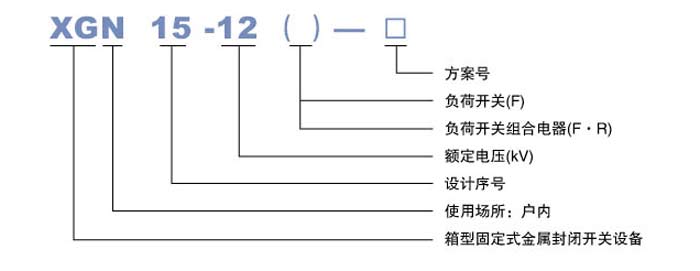

Model Description
产品型号说明
Characteristics of the product structure
产品结构特点
1、基本结构 / THE BASIC STRUCTURE
a 柜内主开关采用ABB公司Ô装SFG型SF6负荷开关或国产的FLN36、FLN38型SF6负荷开关及FL（R）
N36、FL（R）N38型负荷开关熔断器组合电器，亦可配装ISM、VD4/S、HD4/S等断路器。
b 柜体采用敷铝锌板或钢板折弯组装而成，体积小、重量轻、操作简便、省力、使用安全、维护方便。
c 隔室
本开关柜分为母线室，负荷开关、电缆室，操作机构、联锁机构和低压控制室。
d 母线室
母线室布置在柜的上部。在母线室中主母线连接在一起，贯穿整排开关柜。
e 负荷开关
开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫（SF6）气体。
f 电缆室
负荷开关柜下部是电缆室，主要用于电缆连接，能连接单芯或三芯电缆，同时还可以安装避雷器、电
流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置，电缆室底板配密封盖和
带支撑架的大小相宜的电缆夹。电缆室底板可以拆下，方便电缆安装。
g 操动机构、联锁机构和低压控制室
带联锁的低压室同时起到控制盘的作用，低压室内装有带位置指示器的弹簧操动机构和机械联锁装
置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置，同
时低压室空间还可供装设控制回路、计量仪表和保护继电器。
2、基本组件 / THE BASIC COMPONENTS
a FLN36型负荷开关
FLN36开关为引进国外技术并按照国内电力系统要求而研制开发生产的。负荷开关有三个状态：
合闸、分闸、接地。负荷开关动、静触头均置于加强结构的压铸环氧树脂外壳中，以SF6气体为
绝缘及灭弧介质，气压是0.04Mpa（表压），每个负荷开关都是终身密封和免维护的，气压表可
另外选配。
负荷开关在环网柜内典型的安装方式是电缆室和母线室之间置一钢隔板，水平安装。这种安装方
式将母线室与电缆室间相隔离以符合运行维护的安全要求。
假若内部发生燃弧，在负荷开关外壳后部有一个结构薄弱点，它将被冲开，随后柜上面的泄弧活
门冲开并将过压气流导向柜外。
负荷开关有两种操作机构：
单弹簧操动机构（K型）和双弹簧操动机构（A型），电动机构可以加在以上两种型号的操作机
构中以实现远程电动控制。
●可选组件：
●电动操作： ●辅助开关： ●分励脱扣线圈（A型机构用） ●三遥通信接口
AC 220V 110V 合闸位置 2常开-2常闭 AC 220V 110V ●故障指示器
DC 220V 110V 分闸位置 2常开-2常闭 DC 220V 110V
DC 48V 24V 接地位置 2常开-2常闭 DC 48V 24V
b SFG型负荷开关
SFG型负荷开关有三个状态：合闸、分闸、接地
负荷开关使用SF6作灭弧和绝缘介质，开关外壳安设两个热塑性材料的窗口以便观察开关的
状态。每个负荷开关都是终身密封和免维护的（30年）。负荷开关内SF6气压是0.04Mpa（表
压）。SFG开关内包含有显示电压的电容式分压器。
负荷开关的机械寿命是5000次合——分 1000次合——接地
开关和操动机构安置在可拆卸的上部单元里。
负荷开关有两种操作机构：
单弹簧操动机构（K型）和双弹簧操动机构（A型），电动机构可以加在以上两种型号的操作机
构中以实现远程电动控制。
c 中央联锁装置
开关柜中使用了新型的中央联锁装置，该种装置可避免误操动，可适合多种联锁方式。装置可
以加装挂锁也可安装钥匙锁。
d 位置显示和操动指示
位置指示可使用不同颜色的标签。
e 手动操作手柄
使用专用型手动操动手柄以避免误操作。
●可选组件：
●电动操作： ●辅助开关： ●分励脱扣线圈（配UES-A3操动机构）
AC 220V 110V 合闸位置 2常开-2常闭 AC 220V 110V
DC 220V 110V 分闸位置 2常开-2常闭 DC 220V 110V
DC 48V 24V 接地位置 2常开-2常闭 DC 48V 24V
●机械跳闸按钮配UES-A3操动机构 ●熔断器烧断辅助开关 ●三遥通信接口
Installation and Commissioning
安装与调试
开关设备应该安装在干燥、整洁、空气流通的配电室内。安装时要求配电室内开关柜的基础框架及地坪已竣工验收，且配电室内的门窗装修及室内照明通风工程应基本完成。

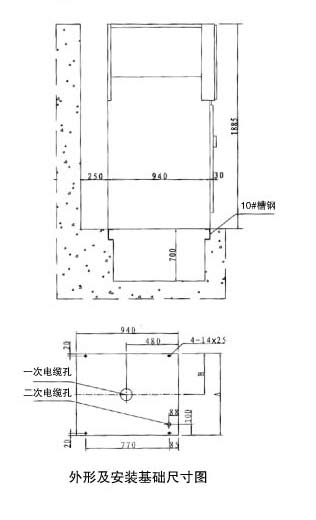

a 开关柜的基础尺寸及安装尺寸。（见表和右图）
|
序号 |
柜宽A （mm） |
一次电缆孔至柜 右侧尺寸B（mm） |
|
1 |
375 |
188 |
|
2 |
500 |
288 |
|
3 |
750 |
288 |
b 开关柜安装时应根据系统图核实排列位置，逐一固
定，接好母线和进出线及主接地线。开关柜在垂直和
水平两方向的安装不平度，要求不大于2mm。
Use and Maintenance
使用与维护
a 开关柜在投入运行前，详细检查主回路及接地回路接线的可靠性；手动操作接地开关及负荷开
关，应操动灵活、无异常和卡滞现象；检查主电路和控制回路绝缘电阻、“五防”联锁是否符合
规定要求；检查开关柜内部有无异物及各部件的安装螺钉是否有松动现象。
b 送电停电操作顺序按面板上的操作规程进行操作，否则将会损坏操作机构部件。
Transport and Storage
运输与存放
a 开关柜可以采用吊运或铲运。
b 开关柜（即使是带外包装）不宜长期露天储存。较长时期储存的开关柜，应储放在干燥、通风的户内仓库，开关柜的外包装有效期一般不超过1年。
Ordering Information
订货须知
a 用户订货时应注明产品型号、名称、数量
b 开关柜的排列图，一、二次线路图，主电器元件的型号及参数
c 如客户有其它要求时请在订货时提出

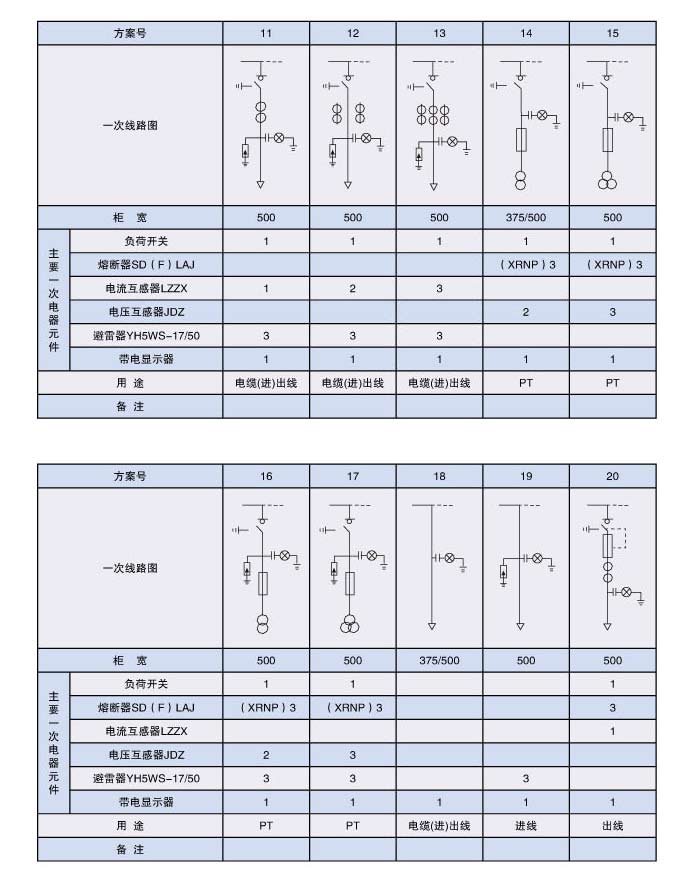

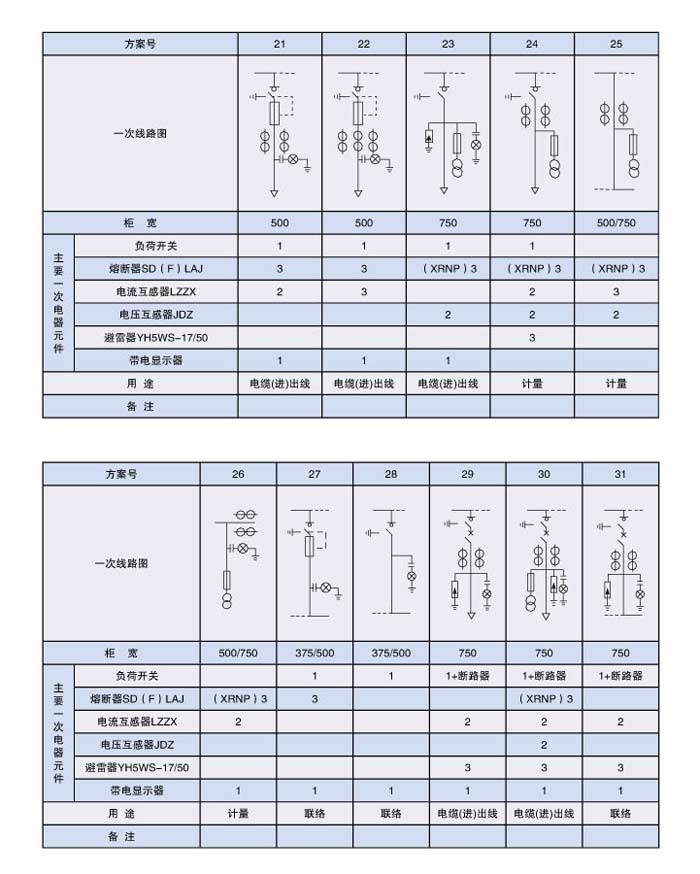

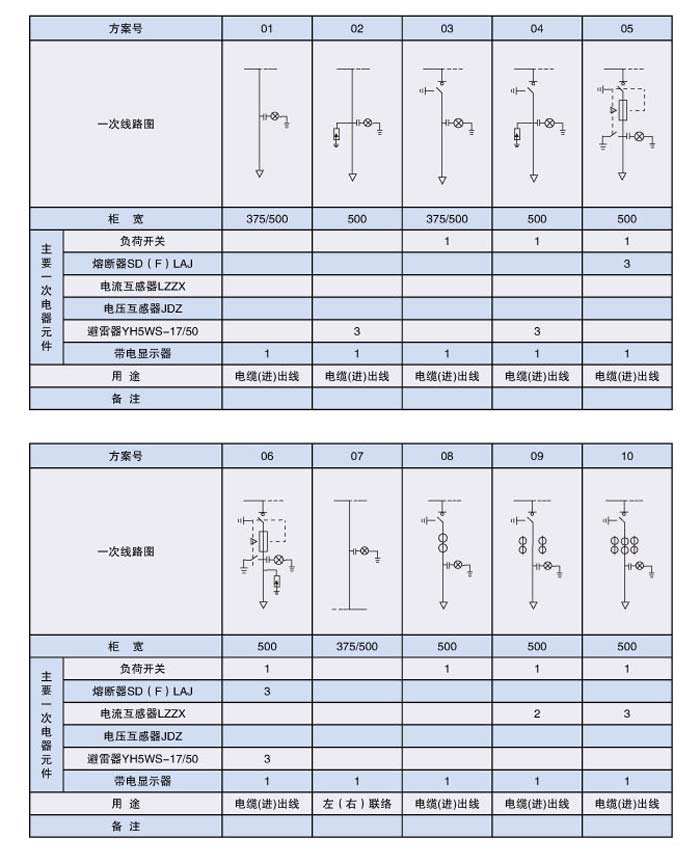

Main Circuit Program
主电路方案
