详情介绍:XGN2•X-12(Z)小型固定式交流金属封闭开关设备
XGN2•X-12(Z)小型固定式交流金属封闭开关设备
XGN2•X-12(Z)小型固定式交流金属封闭开关设备
  • XGN2·X-12(Z)

    小型固定式交流金属封闭开关设备

    SMALL FIXED AC METAL-ENCLOSED SWITCHGEAR



    XGN2·X-12(Z)小型固定式交流金属封闭开关设备(以下简称开关柜),是我公司根据城网建设的需要,按国际流行的小型化理念而自行研发的新型产品。本开关柜具有结构新颖、安全可靠、操作简易等特点,它适用于三相交流3.6—12kV、50Hz单母线系统作为接受和分配电能之用,也可用于环网供电系统。本开关柜满足IEC298、GB3906、DL/T404等标准的要求。

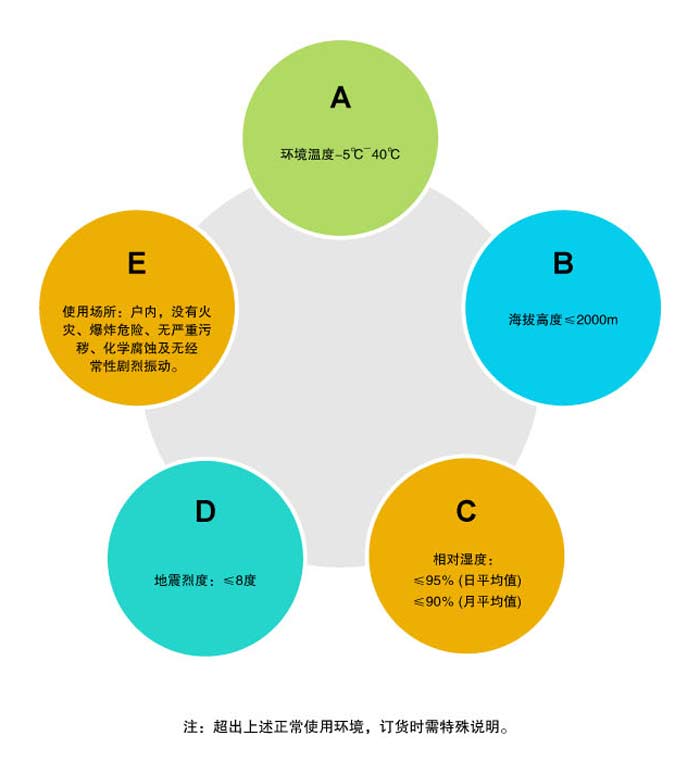

    Environmental Condictions

    使用环境



    Main Technical Parameters

    主要技术参数

    序 号

    参 数 名 称

    单 位

    技术数据

    1

    额定电压

    kV

    7.2、12

    2

    额定电流

    A

    630、1000

    3

    额定频率

    Hz

    50

    4

    额定峰值耐受电流

    kA

    63、80

    5

    额定短路关合电流

    kA

    63、80

    6

    额定短路开断电流

    kA

    25、31.5

    7

    额定短时耐受电流(4s)

    kA

    25、31.5

    8

    额定雷电冲击

    耐受电压(峰值)

    对地、相间、断口

    kV

    60;75

    隔离断口

    70;85

    额定工频

    耐受电压

    (1min)

    对地、相间、断口

    32;42

    隔离断口

    36;48

    9

    外壳防护等级

    IP3X

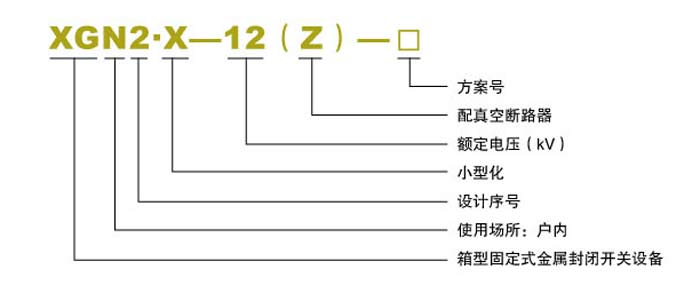

    Model Description

    产品型号说明



    Characteristics of the product structure

    产品结构特点

    1、基本结构 / THE BASIC STRUCTURE

    a  本开关柜采用VS1(ZN63A)、ZN18(VK)型真空断路器,也可以安装ABB生产的VD4真空断路器。

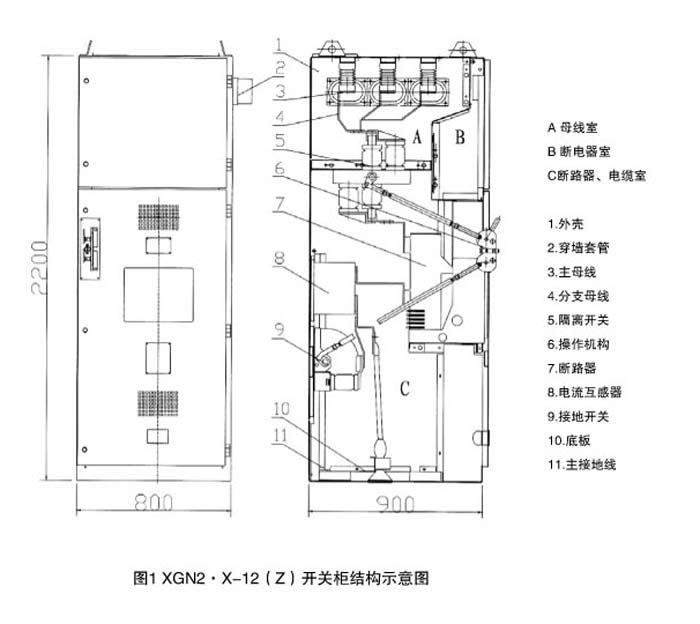

        隔离开关采用GN30-12旋转式隔离开关,断路器与操作机构的配置方式为整体式。(见图1)

    b  柜体采用敷铝锌板,¾­CNC机床加工,采用多重折边,外形美观,高精度、高强度、耐腐蚀、抗氧化。



    2、隔室 / COMPRATMENT

    本开关柜按照柜内主要功能元件分为母线室、断路器/电缆室、继电器室。

    a   母线宽

         母线室位于柜体上部,室内安装三相矩形Í­母线。各个开关柜的母线室¾­套管连通,如出现内部

         故 障电弧时,能有效把事故限制在隔室内而不向其它柜台蔓延。

    b   断路器/电缆室

         断路器安装于该室的中部,通过门正面的开孔可对断路器进行手动储能和合分操作,以及观察断

         路器的分、合、储能状态。室内空间较大,电缆安装高度大于650mm,可装多根电缆。该室内根

         据主回路方案的需要,可以安装电流互感器、接地开关、避雷器等。开关柜底板上开设有主电缆进

         出孔及可拆卸封板,方便施工和维护。

    c   继电器室

         继电器室位于柜体前上部,室内可配置常规的继电保护及测量元件,也可配微机综合保护装置,实

         现“三遥”功能。二次端子排设置于室内中部,二次电缆可方便地通过二侧的通道与邻柜连接。外

         部进入柜内的二次电缆由柜底右侧的专用二次电缆通道进入继电器室。

    d   本开关柜具有完善的“五防”联锁装置

         1.只有当前下门关闭,才能分接地开关,当接地开关处于分闸状态时,前下门无法打开,防止误入

         带电间隔;

         2.只有接地开关分闸到位后,才能合隔离开关,防止挂接地线合闸;

         3.只有当隔离开关处于分闸位置,才能合接地开关,防止带电挂接地线;

         4.只有当断路器处于分闸状态时,才能分合隔离开关,防止带负荷分合隔离开关。

    e   接地装置

         在电缆室内单独没有接地Í­排,此排贯穿相邻各柜,并与柜良好接触,使整组柜处于良好接地状态

         之中,确保运行操作人员触及柜体时的安全。

    Installation and Commissioning

    安装与调试

    开关设备应该安装在干燥、整洁、空气流通的配电室内。安装时要求配电室内开关柜的基础框架及地坪已竣工验收,且配电室内的门窗装修及室内照明通风工程应基本完成。

    a  开关柜的基础尺寸及安装尺寸(见下图)。

    (图片见文件夹内)



    b  开关柜安装程序及注意事项

     ●将开关柜按排列顺序放置在基础槽钢上,调整好各开关柜与基础槽钢面的垂直度,调整好整排开关柜正

       面的直线度及安装平面的垂直度,开关柜在垂直和水平两方向的安装不平度,要求不大于2mm。

     ●用M10X30螺栓进行柜间连结,用M12螺栓或采用电焊方法将柜体坚固在基础槽钢上。

     ●打开母线室后封板或顶盖板安装主母线。母线搭接面应平整、清洁,连接及紧固力矩应符合有关规定。

     ●一次电缆电缆头制作应符合有关规定。电缆头制作完好后,将其固定在支架上,电缆与母线接触面应平

    整,连接应牢固。电缆施工结束后,用隔板将电缆室与电缆沟封隔。

    ●接地母排位于开关柜的后下部,用连接Í­排将各柜的接地母线连接,使其沿开关柜排列方向连成一体。检查所有接地回路是否连续导通,其接地电阻应不大于4Ω。

    ●安装二次回路电缆:电缆由柜体右侧底部穿入,顺侧壁进入继电器室,分接到相应的端子排上,施工时应注意电缆号、端子号不要漏穿或穿错,二次电缆施工完后,注意勿忘封上柜底的电缆孔,并装上柜右侧的二次电缆盖板。

    ●当联接的柜体有下部联络母排时,应打开柜后封板或打开前门,按制造厂打印在母排上的标号进行连接,连结的要求同第3点。



    Use and Maintenance

    使用与维护

    a  开关柜在投入运行前,详细检查主回路及接地回路接线的可靠性;手动操作接地开关及隔离开

        关,应操动灵活、无异常和卡滞现象;检查主电路和控制回路绝缘电阻、“五防”联锁是否符

        合规定要求;检查开关柜内部有无异物及各部件的安装螺钉是否有松动现象。

    b  送电停电操作顺序应严格按照下列步骤操作,否则容易损坏机构部件。

        操作顺序如下(02、03、05、06方案);

        ●送电程序

        关前门——联锁手柄向下转至“分断闭锁位置”——分接地开关——合隔离开关——联锁手柄

        向上传至“工作位置”——合断路器

        ●停电(检修)程序

        分断路器——联锁手柄向下转至“分断闭锁位置”——分隔离开关——验电确认无电后合接地

    开关——(联锁手柄向上转至“检修位置”)——开前门进行维护、检修



    Transport and Storage

    运输与存放

    a   开关柜可以采用吊运或铲运。

    b  开关柜(即使是带外包装)不宜长期露天储存。较长时期储存的开关柜,应储放在干燥、通风

    的户内仓库,开关柜的外包装有效期一般不超过1年。

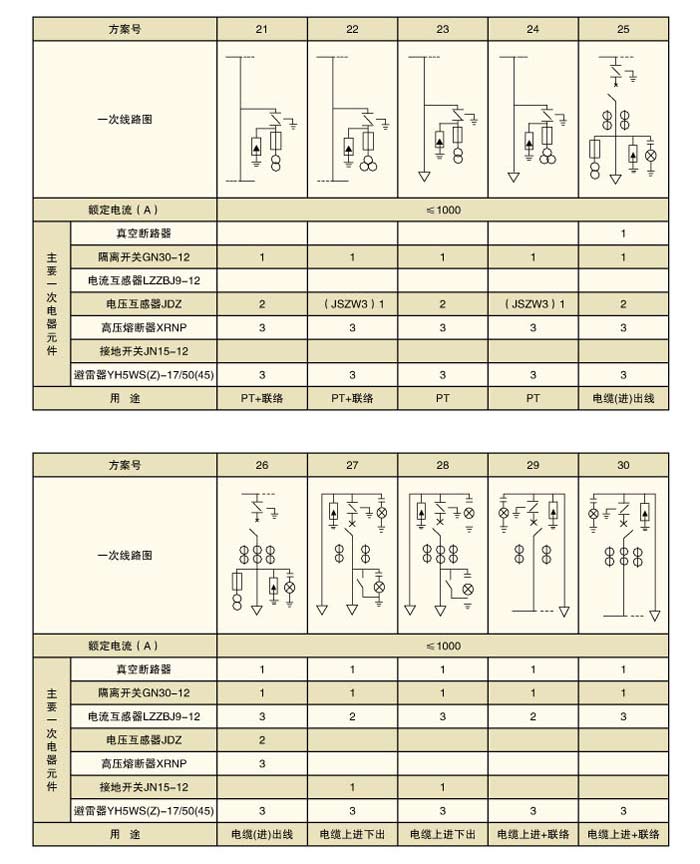

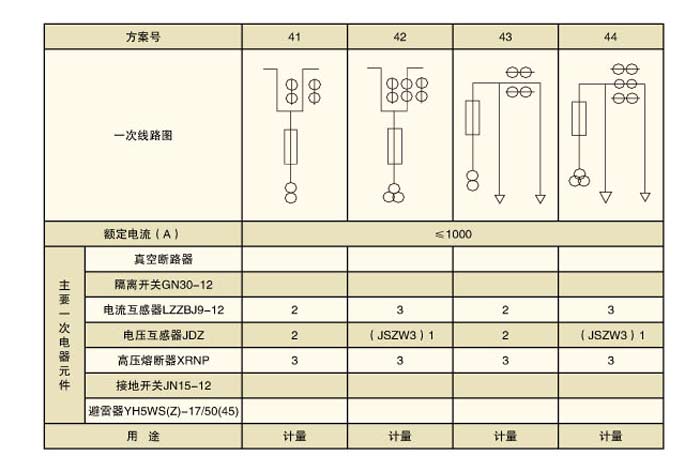

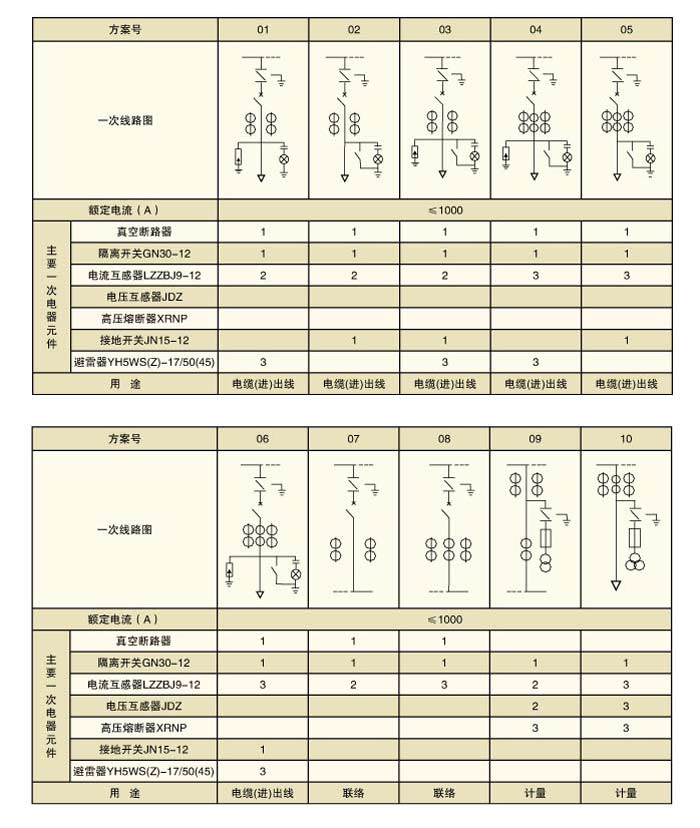

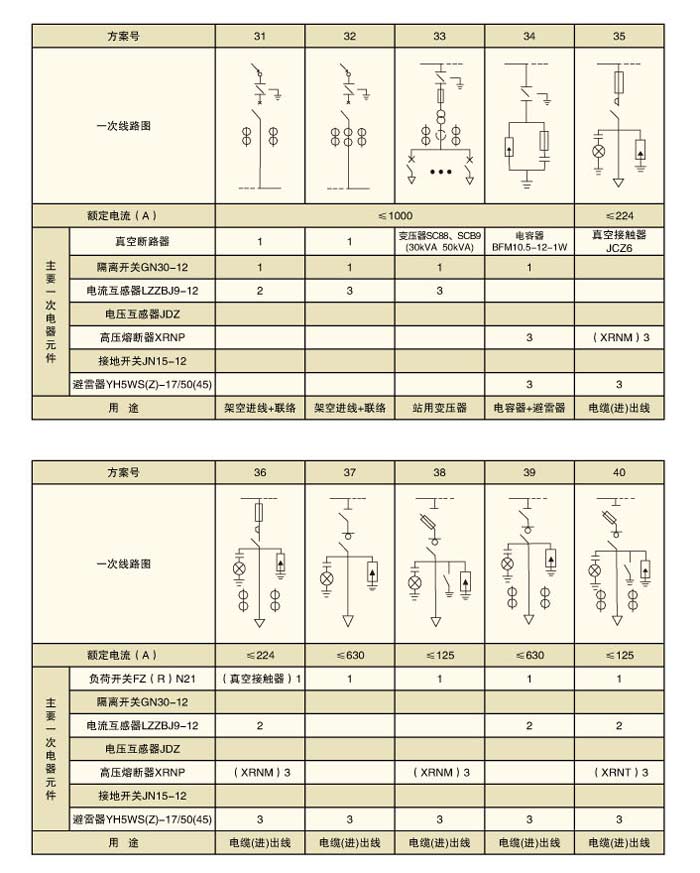

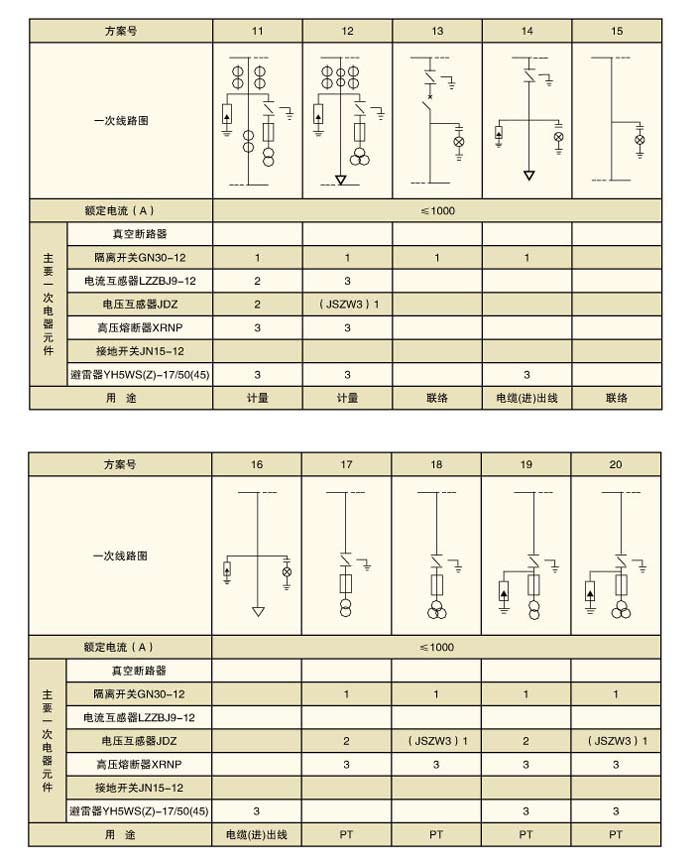

    Main Circuit Program

    主电路方案



    Ordering Information

    订货须知

    a  用户订货时应注明产品型号、名称、数量

    b  开关柜的排列图,一、二次线路图,主电器元件的型号及参数

    c 如客户有其它要求时请在订货时提出
