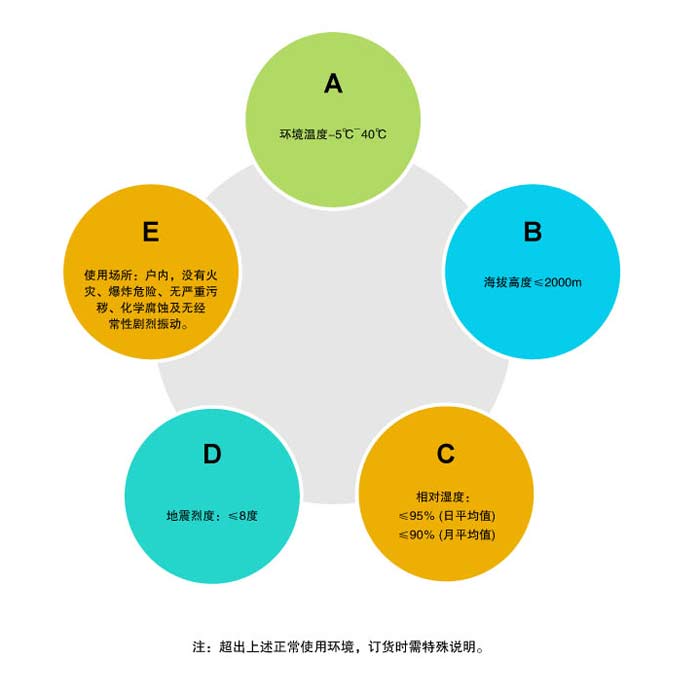

KYN28-12（Z） 铠装移开式交流金属封闭开关设备 ARMORED REMOUE AC METAL-ENCLOSED SWITCHGEAR KYN28-12(Z)铠装移开式交流金属封闭开关设备（以下简称开关柜）适用于三相交流50Hz、3.6~12kV单母线分段系统的成套配电装置，作为接受和分配网络电能、并对电路实行控制、保护及监测，广泛应用于电力、冶金、石化、城建等行业中。 本开关柜满足IEC298、GB3906、DL/T404等标准的有关要求，并具有完善的“五防”功能。本开关柜可配置VD4、3AH、EV12、VB2、VS1（ZN63A）、VDS（ZN63C）、ZN18（VK）等断路器。 Environmental Condictions 使用环境 Main Technical Parameters 主要技术参数
序 号 参 数 名 称 单 位 技术数据 1 额定电压 kV 7.2、12 2 额定电流 A 630、1250、1600、2000、2500、3150 3 额定频率 Hz 50 4 额定峰值耐受电流 kA 50、63、80、100 5 额定短路关合电流 kA 50、63、80、100 6 额定短路开断电流 kA 20、25、31.5、40 7 额定短时耐受电流（4s） kA 20、25、31.5、40 8 额 定 绝 缘 水 平 额定雷电冲击 耐受电压(峰值) 对地、相间、断口 kV 60；75 隔离断口 70；85 额定工频 耐受电压 （1min） 对地、相间、断口 32；42 隔离断口 36；48 9 防护等级 IP4X（）外壳、IP2X（隔板）

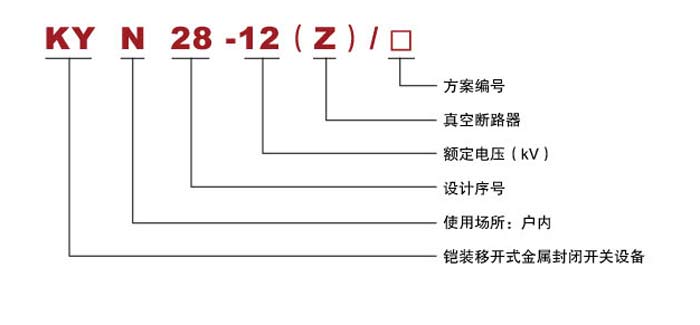

Model Description
产品型号说明
Characteristics of the Product Structure
产品结构特点
1、基本结构 / THE BASIC STRUCTURE
a 本开关柜主要由柜体和可移开部件（简称手车）两部分组成，外壳防护等级为IP4X，各隔室的防护等级为
IP2X，具有架空进出线、电缆进出线及其它功能方案。开关柜的安装调试及维护可在正面进行，故可柜前
或柜后安装。

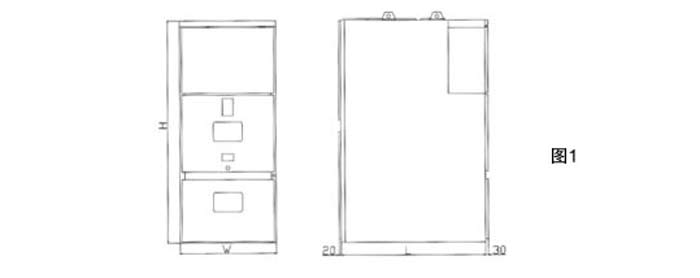

b 外形尺寸及重量见列表、图1。
本开关柜采用敷铝锌板，CNC机床加工，采用多重折边，外形美观、高精度、高强度、耐腐蚀、抗氧化。
|
高度H |
2200（2300） | |
|
宽度W |
分支母线电流1250A及以下 |
800 |
|
分支母线电流1600A及以下 |
1000 | |
|
深度L |
电缆进出线 |
1500（配3AH时为1660） |
|
架空进出线 |
1660（配3AH时为1800） | |
|
重量 |
800—1200（kg） | |
2、手车 / HANOCART
a 根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车，同规格的手车可以自由互换。
手车在柜体内有试验（隔离）位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠。手车需
要移出柜体时，用一只专用转运车，就可以方便取出，进行各种检查、维护。
b 断路器手车用转运车推入柜体后，首先定位于试验（隔离）位置，手车与柜体锁定后，才能摇动推进机构，
将手车推向工作位置。
3、隔室 / COMPRATMENT

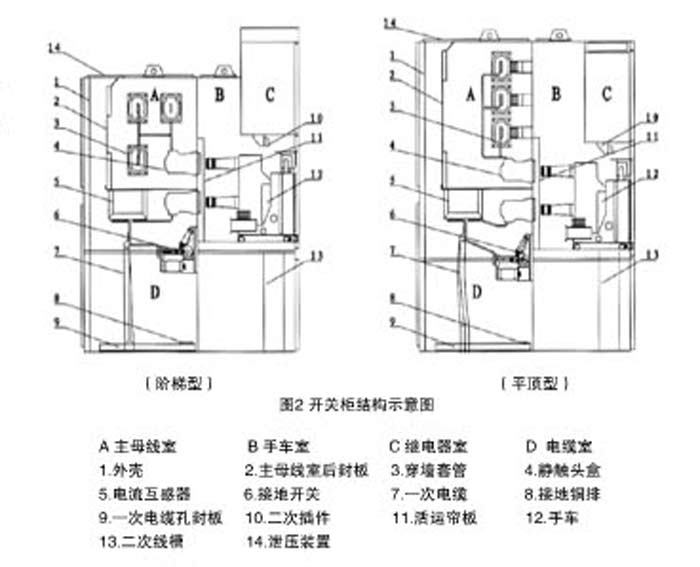

a 开关柜按照柜内主要功能元件分为手车室、主母线室、电缆室和继电器室（见图2）。
b 手车室
手车底部两侧没有导轨，以锁定手车底盘并供手车在试验（隔离）位置和工作位置间移动。隔室内触头
盒安装板前端设有活动帘板，当手车从试验（隔离）位置移向工作位置时活动帘板自动打开，当反向移
动时则自动闭合，形成有效的防护隔离。上下帘板独立运动，并可以分别锁定，检修时，可锁定另一侧
的活门，从而保障检修、维护人员安全。
c 主母线室
主母线室内安装三相矩形Í母线。各个开关柜的主母线室¾套管连通，如出现内部
故障电弧时，能有效把事故限制在隔室内而不向其它柜蔓延。
d 电缆室
电缆室空间较大,电缆安装高度大于700mm,可装多根电缆。电缆室内根据主回路
方案的需要，可以安装电流互感器、接地开关、避雷器等。开关柜底板上开设有
主电缆进出孔及可拆卸封板，方便施工和维护。
e 继电器室
继电器室用于安装继电保护、控制等二次元件。
4、防止误操作联锁装置 / INTERLOCK DEUICE TO PREUENT THE MISOPERATION
a 开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
b 仪表门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器；
c 断路器手车在试验（隔离）位置或工作位置时，断路器才能进行合分操作，断路器合闸时，手车的推进
机构无法操作，防止了带负荷推À断路器；
d 仅当接地开关、断路器同时处在分闸状态时，手车才能移至工作位置；
e 断路器退出到试验位置或移出柜体后，接地开关才能合闸；
f 接地开关处于分闸状态时，后门（或后封板）无法打开，防止了识入带电间隔；
g 断路器手车在工作位置时，二次插头被锁定不能拔出；
h 各柜间可根据需求设置电气或机械联锁。
5、泄压装置 / PRESSURE RELIEF DEUICES
在手车室、主母线室和电缆室的上方均设有泄压装置。当室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装备的泄压金属板被自动打开，释放压力和排泄气体，以确保人员和开关柜的安全。
6、接地装置 / GROUNDING DEUICES
在电缆室内单独设有接地Í排，此排贯穿相邻各柜，并与柜良好接触，使整组柜处于良好接地状态之中，确保运行操作人员触及柜体时的安全。
Installation and Commissioning
安装、调试及使用
开关设备应该安装在干燥、整洁、空气流通的配电室内。安装时要求配电室内开关柜的基础框架及地坪已竣工验收，且配电室内的门窗装修及室内照明通风工程应基本完成。
1、产品的安装 / THE INSTALLATION OF THE PRODUCT

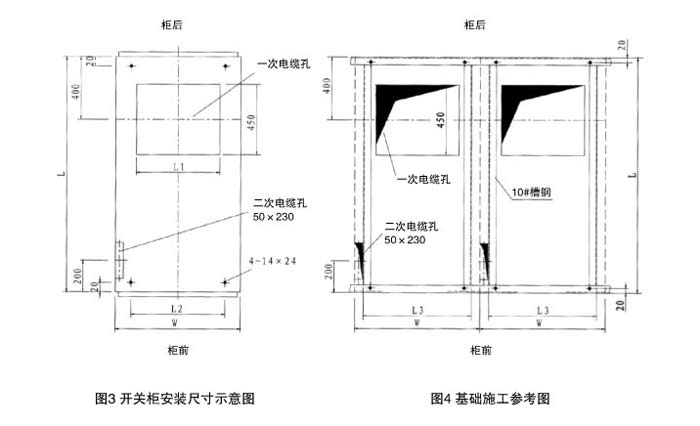

a 开关柜的基础尺寸及安装尺寸（见图3、图4）。
|
柜深 L |
柜宽 W |
L1 |
L2 |
L3 |
|
1500 |
800 |
530 |
600 |
690 |
|
1660 | ||||
|
1500 |
1000 |
730 |
800 |
890 |
|
1660 |
b 开关柜单列时，柜前走廊以大于2.5米为宜，双列布置时，柜间操作走廊以大于3米为宜。
c 开关设备在运输过程中，应使用特定的运输工具如吊车或叉车，严禁使用滚筒撬棍，且严禁将断路器手车
推入柜体一起搬运，手车只有在柜体安装好以后再推入相应的隔室。
d 开关柜的安装步骤建议如下：
●卸下母线室后封板。 ●卸下一次电缆封板。 ●卸下二次电缆槽盖板。
●此时可以一台一台的顺序组合开关柜，如果一排开关柜的数量超过10台，建议从中间向两侧组合。开关柜
在垂直和水平两方向的安装不平度，要求不大于2mm。
●开关柜组合好后，可用M12螺栓将开关柜与基础连接，也可以使用焊接的方式将开关柜与基础连接在一起。
e 检查主母线套管是否完好，擦干净母线接触面，涂上导电膏后，将母线穿入主母线套管。主母线的安装最好与
开关柜的拼装工作交替进行，避免整排柜拼装完成后穿装主母线困难。
f 开关柜安装好后，用连接件将各柜的主接地线连接好。
2、使用与维护 / USE AND MAINTENANCE
开关柜在使用前，应当清理设备内外，检查各部件的紧固件有无松动，检查各种电器设备的接线有无脱落，将小车在开关柜内试推À，对断路器进行合分操作，观察有无异常，检查联锁机构是否正确，进行规程要求的各项试验。
3、操作规程 / OPERATION PROCEDURE
a 用转运车将手车推入柜体并锁定，移开转运车
b 手车在柜内操作
●先关后门（或封后板）。关前下门，若有接地开关，分接地开关。
●插二次插件，接通二次电源，此时可在主回路未接通的情况下对手车进行电气操作试验。
●由试验位置到工作位置
确认断路器处于分闸状态后，将手车推进摇把插入操作孔，顺时针转动摇把，当听到“哒”的一声，摇把
摇不动时取下摇把，手车在工作位置定位。此时，一次隔离插头插合到位，可对断路器进行合分操作。
由工作位置到试验位置
●确认断路器处于分闸状态，然后插入摇把逆时针转动摇把，当听到“哒”的一声，摇把摇不动时取下摇
把，手车回到试验位置。此时，主回路已完全断开，金属活动帘板关闭，可操作接地开关。
c 若准备从柜中取出手车，先确认手车处于试验位置且分闸状态，然后打开柜门，把转运车与柜体锁住，拔
出二次插件并扣锁在手车上，将手车解锁后À出柜外锁定在转运车上。
d 完成各项检查、试验后，如正常，则可按操作规程将手车移至工作位置，通电运行。
e 开关柜在正常运行后，应对运行情况如实记录，并按断路器、操作机构及其它元件各自的要求做好定期的
维护保养工作。如发现异常应及时找出原因加以排除或通知制造厂会同处理。
4、运输与存放 / TRANSPORT AND STORAGE
a 开关柜在运输与存放过程中应注意以下几点
●不许倾·，倒置和遭受剧烈震动，防止靠近火源
●应防止淋雨，以免产品受潮
●不得随意拆卸电器产品及零部件
Ordering Information
订货须知
a 用户订货时应注明产品型号、名称、数量

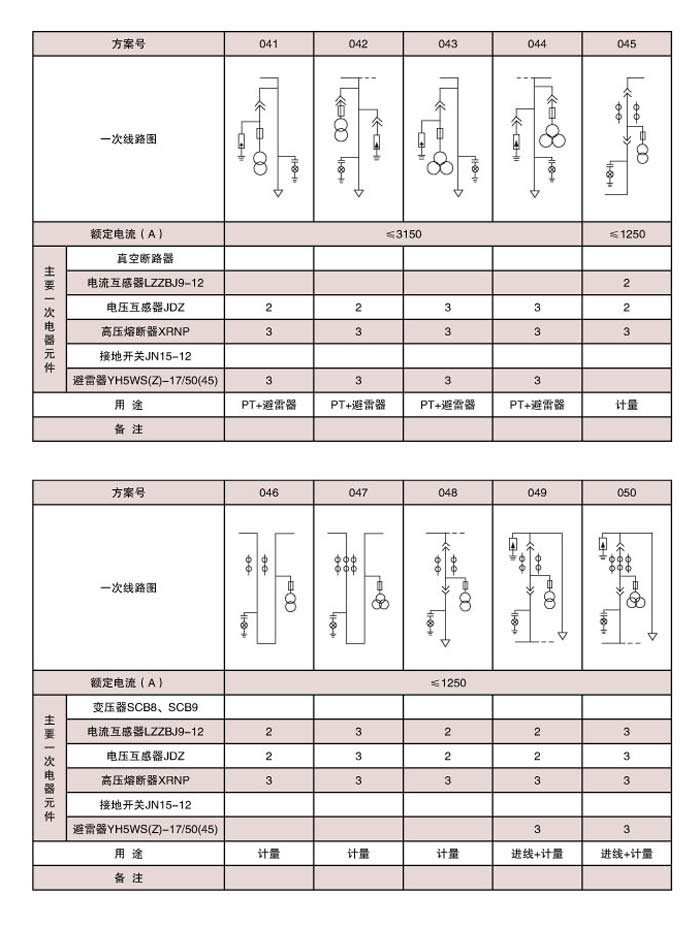

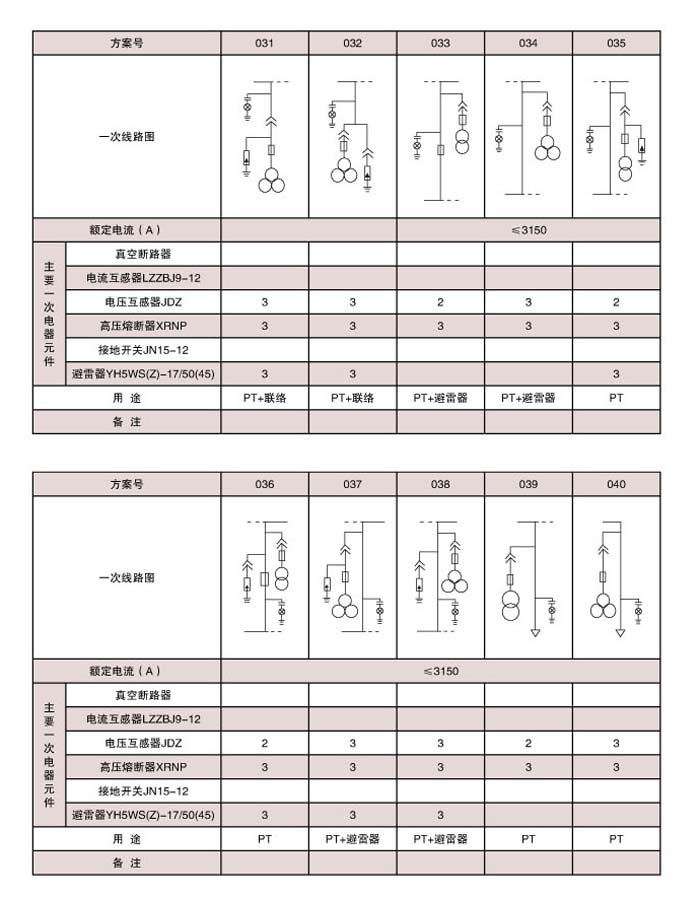

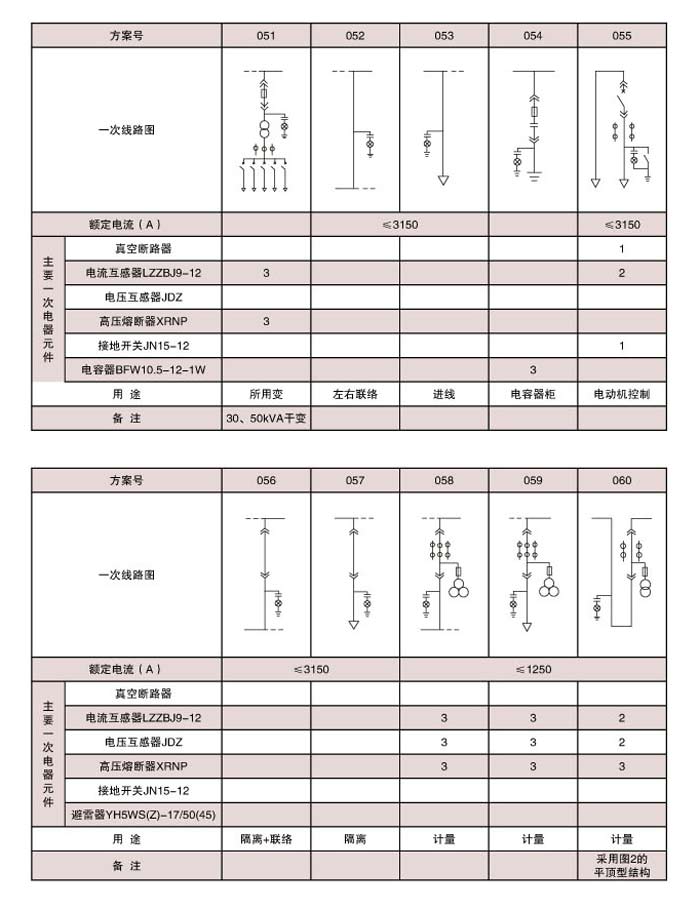

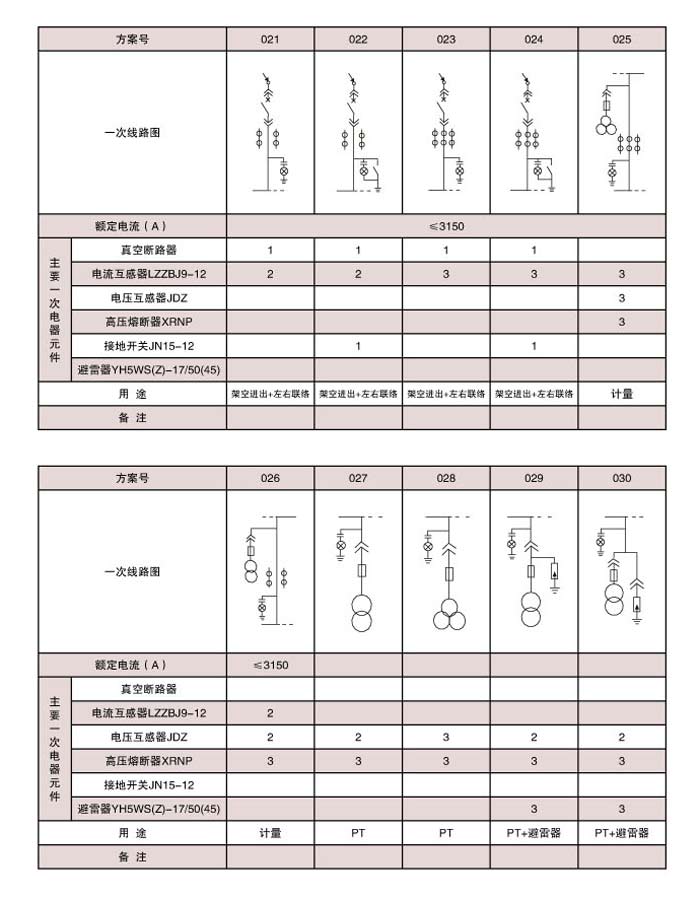

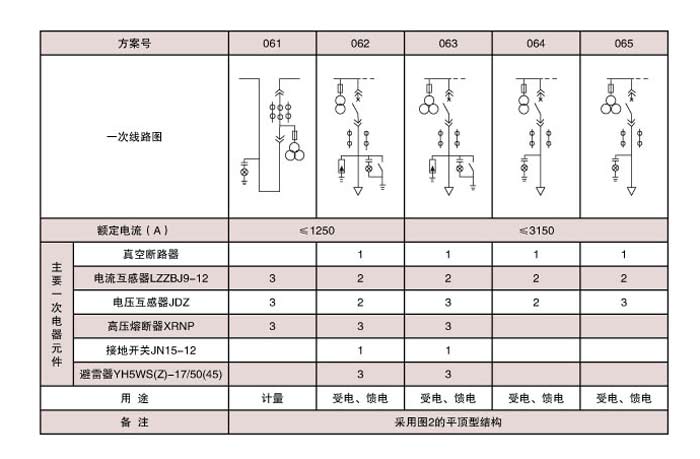

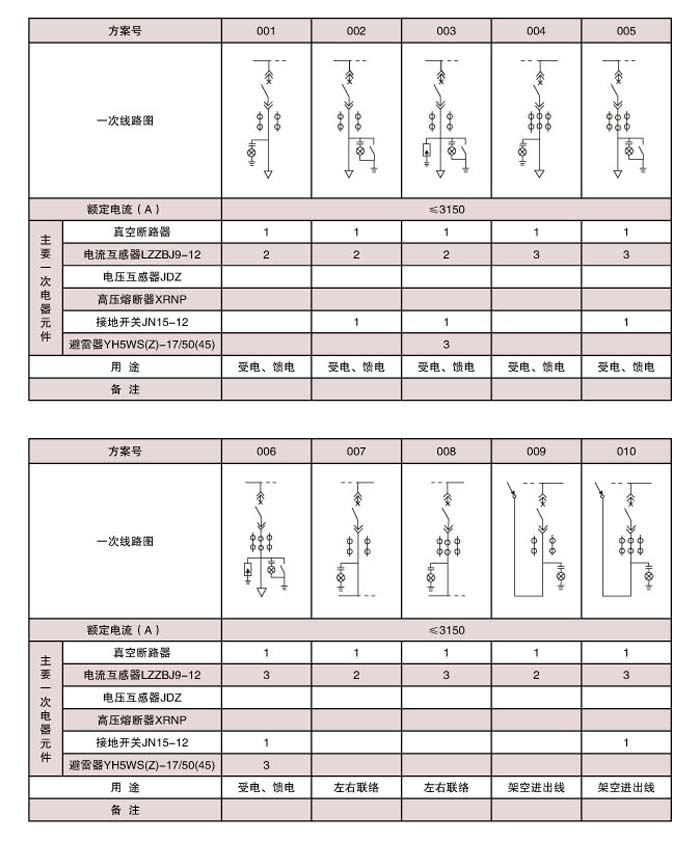

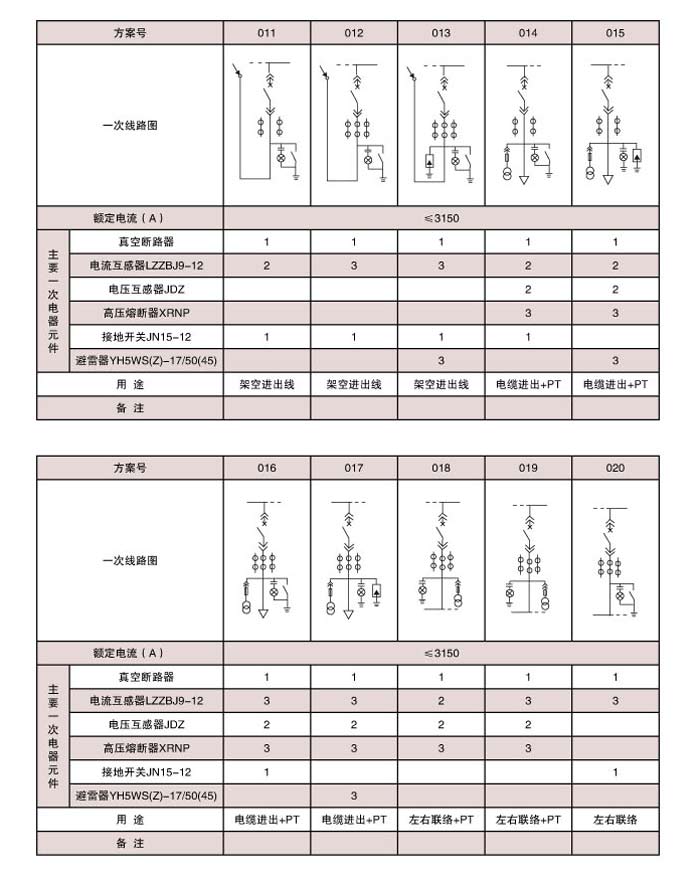

b 开关柜的排列图，一、二次线路图，主电器元件的型号及参数
c 如客户有其它要求时请在订货时提出
