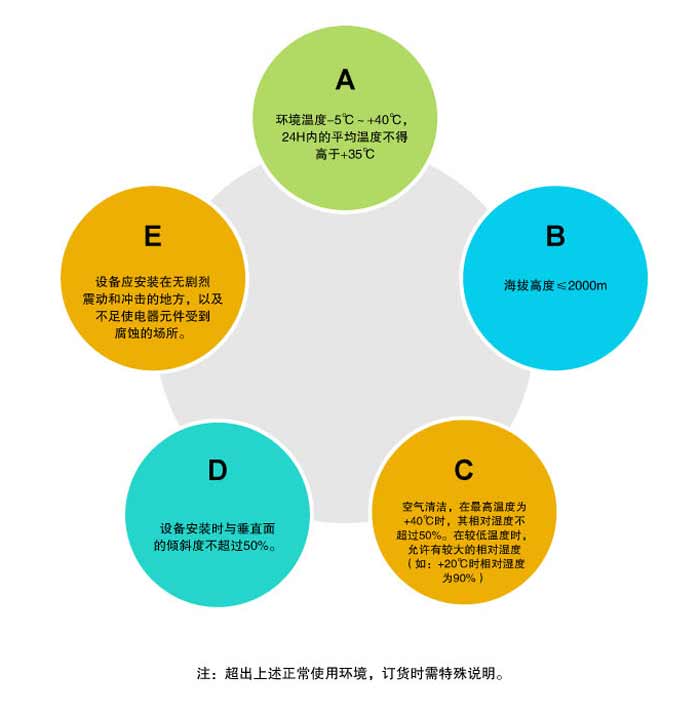

MNS-A型 低压抽出式成套开关设备 LOW-UOLTAGE WITHORAWABLE SWITCHGEAR MNS-A型低压抽出式成套开关设备（以下简称开关柜）是我公司参考瑞士ABB公司制造技术的基础上，进行改进设计、开发的高级型产品，该产品符合IEC60439国际标准、GB7251.1国家标准、JB/T9661专业标准的要求。 本开关柜适用于交流50—60Hz，额定工作电压660V以下的供配电系统，作为各工矿企业、化工、大楼宾馆、市政建设等配电及控制之用。其技术水准达到同类产品国内先进水平，能适应各种配电系统及智能化操作系统。 Environmental Condictions 使用环境 Main Technical Parameters 主要技术参数
额定工作电压（V） 380（660） 额定绝缘电压（V） 660 额定工作电流（A） 水平母线 1600-3150 2500-5000 垂直母线 800（1000） 1000（2000） 额定短时耐受电流(kA/1s) 水平母线 50 80 垂直母线 50 80 额定峰值耐受电流（kA) 150 176 外壳防护等 IP30、IP40 外形尺寸 高×宽×深（mm） 2200×600(800、1000、1200)×800(1000)
Characteristics of the product structure
产品结构特点
开关柜为组合式结构，基本骨架由2mm冷轧钢板弯制成C形型材组装而成。型材及必要的支撑件通过自攻螺钉或六角螺栓紧固连接成柜架，安装模数为E=25mm。柜架全部零部件均¾镀锌或喷涂处理，根据方案需要在柜架上配置相应的隔板、安装板、封板、项盖以及门组成一台完整的柜体。
开关柜的每个柜体分隔为三个隔室：即水平母线室（在柜顶部），功能单元室（在柜前部），电缆隔室（在柜后部或柜右侧）。室与室之间用钢板或高强度阴燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，有效防止了因某一功能单元室内的电弧故障事故向其它功能单元和母线室蔓延。
开关柜具有下列明显特点：
a 技术参数高、系列性强，满足系统设计需要。
b 设计紧凑，单台柜容纳回路数多，节省占地面积。
c 组装结构，通用性好，各种方案结构及抽出式功能单元组合灵便。
e 柜内隔室采用钢板及高强度阻燃塑料功能板，分隔严密，安全防护程度高。
f 机械联锁机构功能完善，能安全可靠地保证操作的程序性。
g 设计、工艺精良，产品外形美观。
1、开关柜按用途分类 / CLASSIFICATION BY USE
a 动力中心柜（PC）
采用ABB的E或F系列、施耐德的MT或MW系列及国产(常熟CW系列、上海精益HA系列、常州¿隆CKW系列、上海人民RMW系列等)框架智能断路器。
b 电动机控制中心柜（MCC柜）
由大小抽屉组装而成，各回路主开关采用塑壳式断路器或旋转式带熔断器的隔离开关(隔离开关熔断器组)。
C 功率因素自动补偿柜
2、抽屉分类 / DRAWER CLASSIFICATION
抽屉单元有五种标准尺寸，都是以8E=200mm高度为基础：
●8E/4 在200mm高度组装4个抽屉单元； ●16E 在400mm高度组装1个抽屉单元；
●8E/2 在200mm高度组装2个抽屉单元； ●24E 在600mm高度组装1个抽屉单元；
●8E 在200mm高度组装1个抽屉单元；
a 抽屉特点：
抽屉单元有可靠的机械联锁装置，只有当主回路和辅助回路全部断开的状态下，才能移动抽屉。

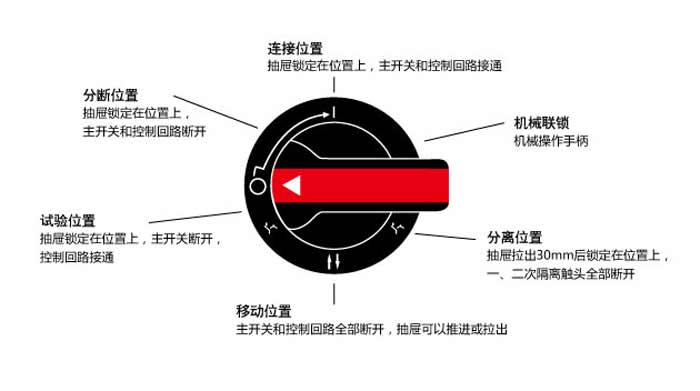

抽屉通过操作手柄控制具有明显的合闸、分闸、试验、抽出和分离位置，并用相应的符号标志表示出来。
主断路器的操作手柄和抽屉手柄可加上挂锁，最多加三把锁，有效加强安全防范。
b 操作说明
从“0”至“1”，表示为先将操作手柄向里推进后将手柄从“0”旋转到“1”即可，退回时不须推
进，只要将手柄“1”旋向“0”放手后，手柄将自动弹出。

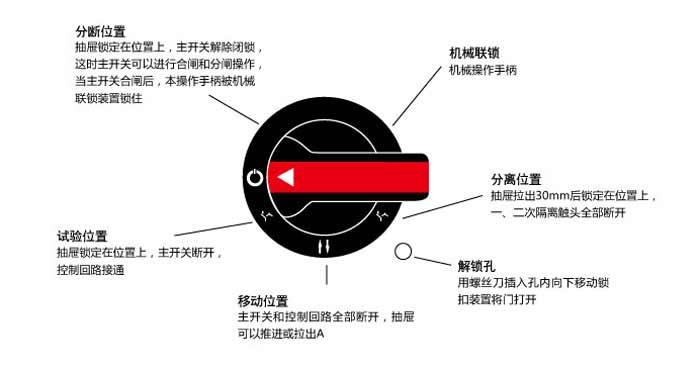

●8E / 4和 8E / 2 抽屉操作手柄位置图
●8E、16E、24E抽屉操作手柄位置图
●对于8E、16E、24E抽屉单元，有两个操作手柄，一个是主开关手柄；另一个是抽屉操作手柄。当抽屉操作手柄到达连接位置“
”时，机构对主开关解除机械闭锁，这里主开关手柄可以进行合闸和分闸操作，但是当主开关合闸后，抽屉操作手柄就不能操作。
●在符号标志的右下角有一个解锁孔，当抽屉在工作位置时，如要开门，只要在孔内向下移动锁扣即可开门。
3、母线系统 / BUSBAR SYSTEM
a 水平母线 （L1、L2、L3）
水平母线安装于柜顶部的母线隔室中，最大电流至5000A。
B 垂直母线
垂直母线电流最大至2000A，安装在用阻燃材料分隔的柜中部，既可防止电弧的放电，又能防止人体接触，通过特殊连接件与主母线连接。
C 中性母线（N线）、保护母线（PE线）和中性保护母线（PEN线）
中性母线和水平母线一样放置于柜体顶部，保护母线或中性保护母线平行安装在功能设备的下部，并贯穿设备全长；分支形式的保护母线垂直安装在电缆室中；N线与PE线之间，如用绝缘子相隔，则N线与PE线分别使用，二者之间如用导体短接，即成PEN线。
4、保护接地系统 / PROTECT GROUNOING SYSTEMS
a 开关柜的保护电路由单独装设的并贯穿于整个排列长度的PE线（或PEN线），和可导电的结构件两部分组成。
b 开关柜中金属结构件，除外表的门和封板外，其余都¾过镀锌处理，在结构件的连接处，都经过精心的设计，使其能通过一定的短路电流。
Installation，Use and maintenance
安装、使用、维护
a 当开关柜运达目的地后首先应检查包装箱是否完整，若开关柜不是立即安装使用，应存放在干燥清洁之处。
b 开关柜推荐为离墙安装式，安装基础平面要求平整，基础槽钢的水平误差为1/ 1000，总长偏差±3mm。

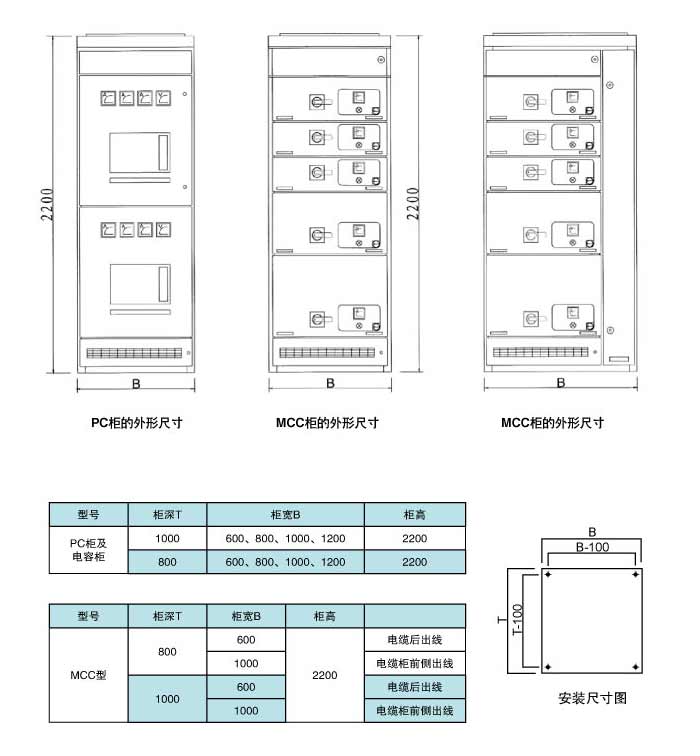

c 开关柜按柜架尺寸图就位后，首先应检查每台开关柜与底面是否垂直，否则允许用垫块校正，然后将整个排列

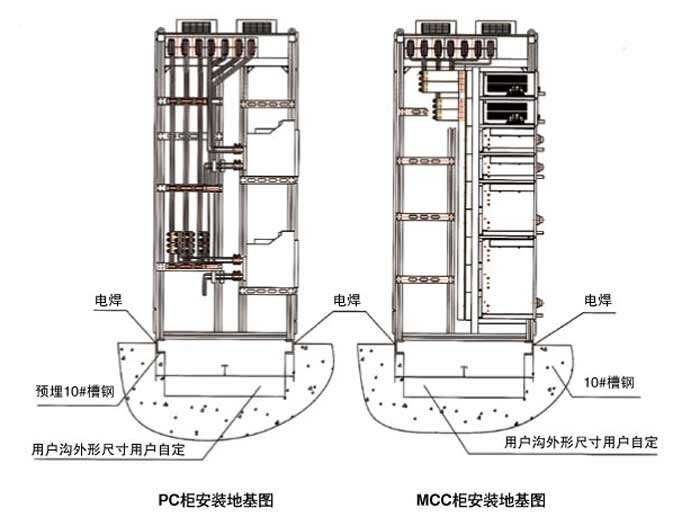

的底框用连接板连接起来，安装好排列螺钉，再与基础槽钢进行焊接（基础槽钢由用户自备），地基安装参见上图
e 开关柜联屏安装时，应在联屏孔部位用螺栓紧固。
f 当母线桥中的额定电流≥2000A时，桥身中央与配电室顶板之间需加装吊索。
g 接好电缆后，套上电缆头护套，开关柜底部应封闭，以防小动物爬入柜内造成短路事故。
h 开关柜在安装或调整后，投入运行前，需进行以下各项检查和试验。
●检查开关柜内，安装的电器设备和接线是否符合图纸要求，线端是否标有编号，接线是否整齐牢固。
●检查开关柜内所安装的电器设备接触是否良好，是否符合该电器本身的技术条件。
●用手动操作各种开关，应操动灵活，无异常和卡轧现象。
●检查机械联锁、电气联锁开关柜动作的正确可靠性。
●检查主电路和控制回路的绝缘电阻是否符合规定要求，接地开关柜是否接触牢靠。
●检查开关柜内有无异物及各部件的安装螺钉是否有松动现象。
●对控制回路进行通电动作试验，所有表计、继电器动作是否正确。
●抽出式功能单元操作须知。
●抽屉底部应正确插入导向件后，才能向柜内推动，否则将会发生撞坏抽屉或À不出等不良现象。

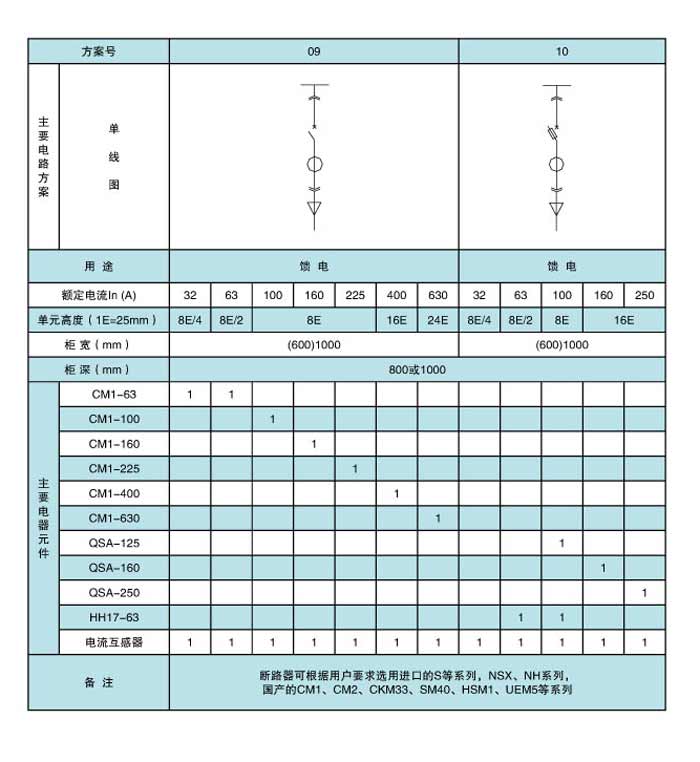

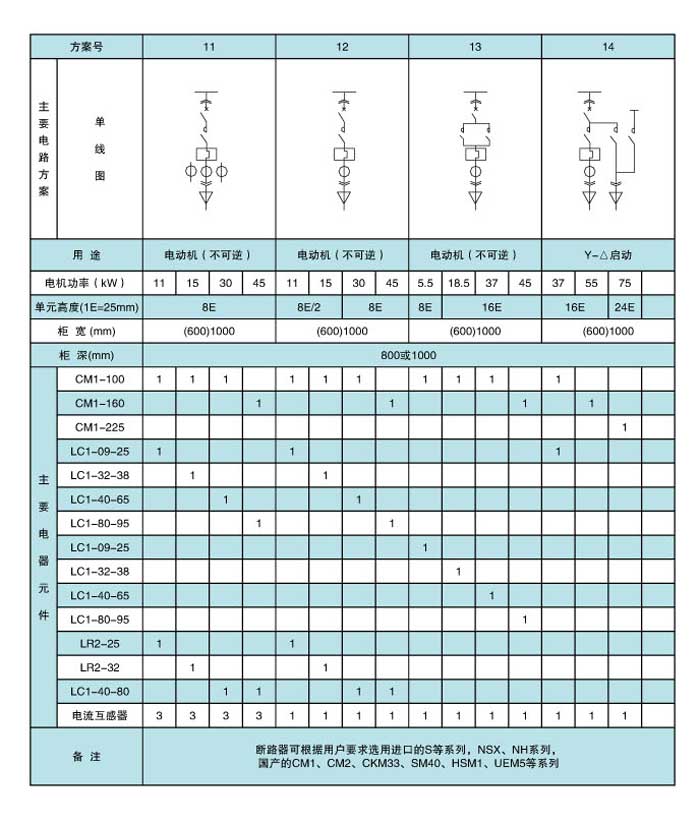

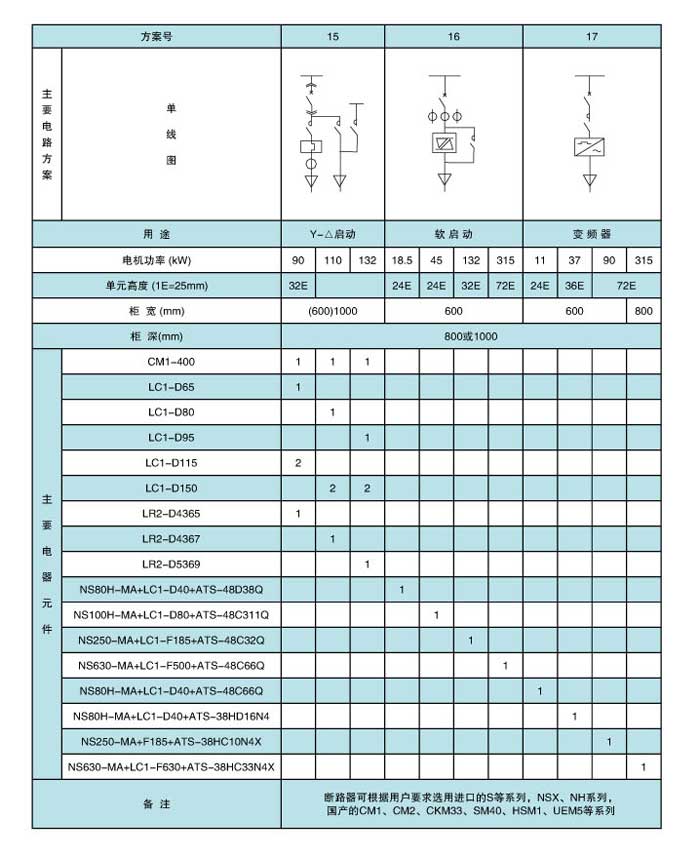

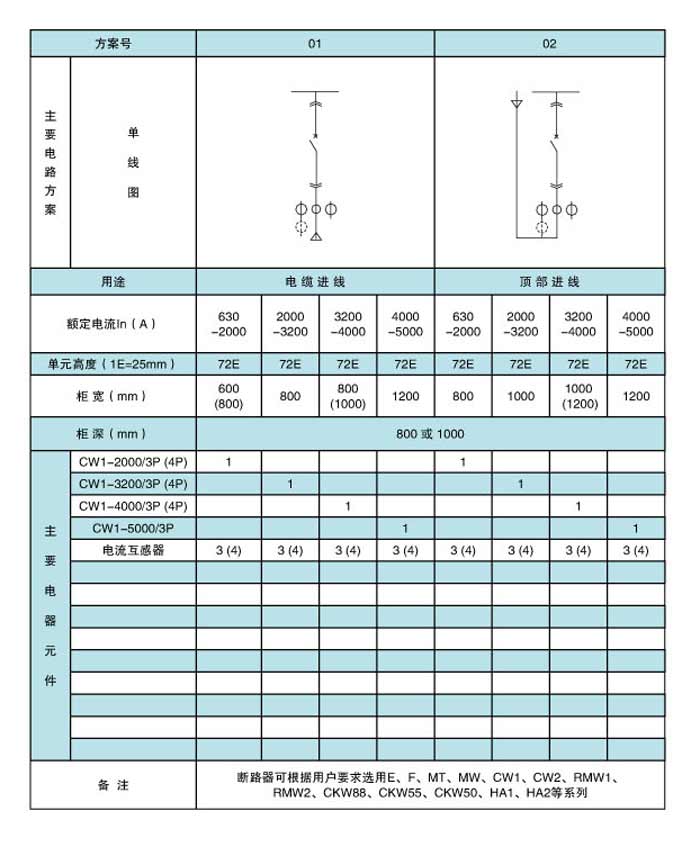

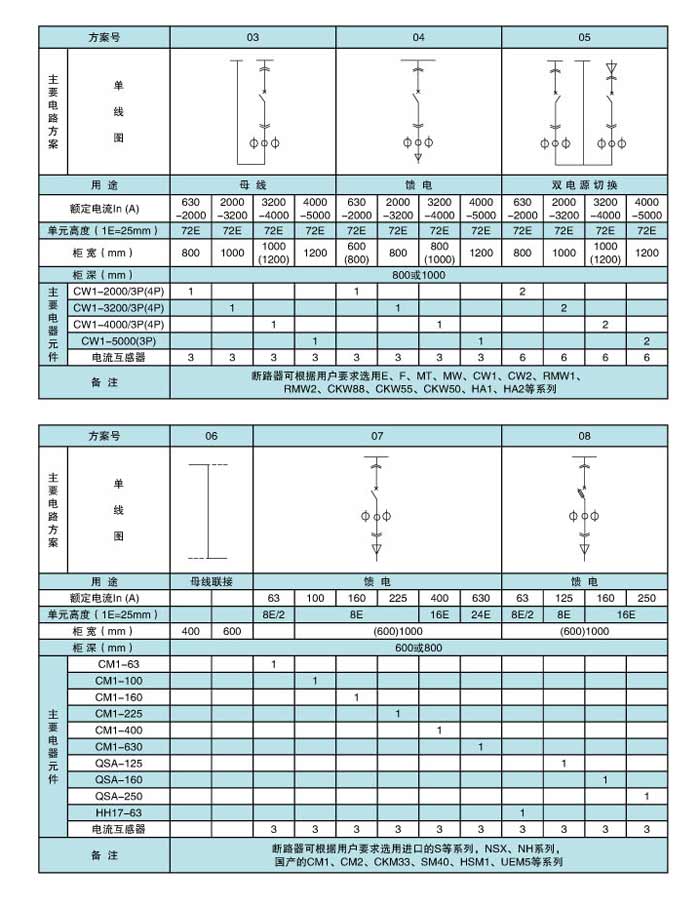

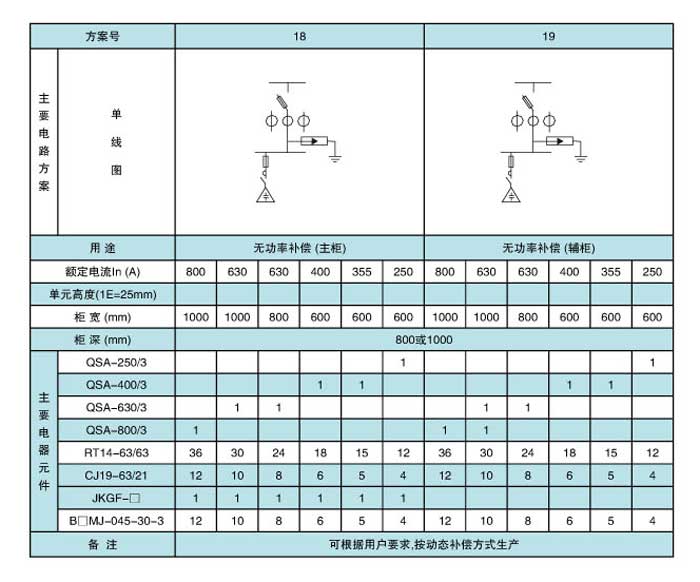

Main Circuit Program
主电路方案
Ordering Information
订货须知
a 用户订货时应注明产品型号、名称、数量
b 开关柜的排列图，一、二次线路图，主电器元件的型号及参数
c 如客户有其它要求时请在订货时提出
