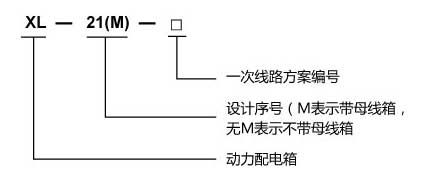

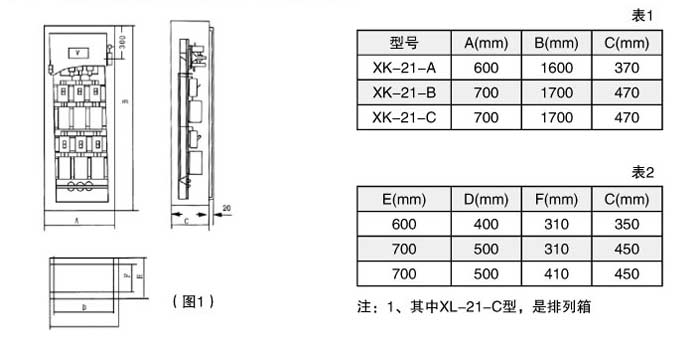

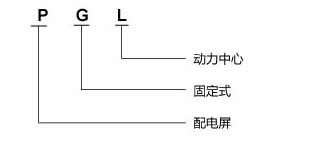

PGL/XL/XM 配电屏/动力配电箱/照明箱 DISTRIBUTION PANEL/POWER DISTRIBUTION BOX/LIGHTING BOX PGL/XL/XM是根据能源部主管部门，广大电力用户及设计部门的要求，本着安全、¾济、合理、可靠的Ô则而设计的新型低压配电柜。本柜适用于发电厂、变电站、厂矿企业等电力用户需要的交流频率50Hz，额定工作电压380V、额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。 产品已通过中国强制性（3C）认证，符合IEC60439-1、GB7251.1 JB/T5877等标准。 XL 动力配电箱 1、用途 XL动力配电箱用于工矿企业，交流频率50Hz、电压500V下IT系统，TN-C系统、TT系统、TN-C-S、TN-S电力系统中 2、产品型号及含义 3、结构形式 ●XL型动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操作手柄于箱前右侧上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流母线间的电压，配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。 ●XL型动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点，配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可安装操作按钮和指示灯。 ●XL型动力配电箱执行标准GB7251，防护等级为IP43，焊接结构，单扇开门，也可以根据用户需要而定，（可选择焊接固定式或型材组合式）。 4、外形及安装尺寸 XL型动力配电箱外形尺寸见图1、表1、安装尺寸见表2 PGL 配电屏 1、用途 PGL配电屏用于工矿企业，交流频率50Hz、电压400V、电流至630A电力系统中作动力、照明及配电之用，配电屏符合GB7251.1《低压成套开关设备和控制设备》和GB/T5877-2002《低压固定封闭式开关设备》等标准。 2、产品型号及含义 3、结构形式 ●骨架采用FA冷轧型钢和优质冷扎钢板加工成结构件，用螺栓组装而成。 ●装置分上、下两室，上室为主回路，下室为分支回路，上、下室之间用金属隔板隔离。主开关与小室门有机械联锁装置，主开关合闸时则小室门不能打开，但非常情况下亦能解锁开门。 ●装置采用模数化设计，搭接灵活，反板可拆除，便于出线回路做排。装置顶部可加装顶母排。 ●进出线方式分类：上进上出、上进下出、下进上出、下进下出。装置通用外形尺寸见下表：
宽（mm） 深（mm） 高（mm） 600、800、1000 600 2200
4、外形及安装尺寸
●装置一般由单台或2~3台并列组装后出厂，并列组装单元宽度小于或等于2000mm。
●装置安装前，首先应检查装置与底面是否垂直，安装基础平面要求平整，基础槽钢的水误差为1/1000，总长偏差为±3mm。
●装置排列好后，安装拼柜螺钉，尔后再与础槽钢紧固或焊接。
●装置的外形及安装尺寸见图。
XM 照明箱
1、用途
XM照明箱是金属结构箱体，是根据元件型号、规格、数量设计组装成各种控制功能的照明箱，箱体尺寸可根据需要任意选择，使结构紧密到相当完美的组合。门与箱体结合部分贴有密封橡皮，防止液体渗入。门上可安装透明视窗，进出线孔加盖密封，门开户角大于90°转动灵活，箱体采用1.2~5mm的冷轧板焊接而成，分明装、户外装，适于工业，建筑，工矿，高层大厦、车站、医院、学校、机关及一些特殊的环境中，产品符合GB7251.1等标准。
2、产品型号及含义
3、技术数据
额定电压交流380V/220V。额定绝缘电压400V / 660V
额定电流不能超过400A。
短时耐受电流6、15KA。防护等级成套IP30，箱体IP43。

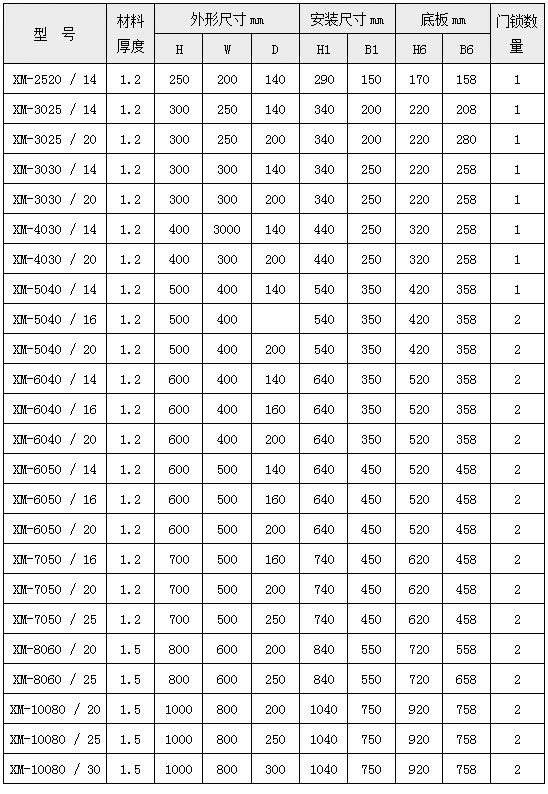

4、外形及安装尺寸
