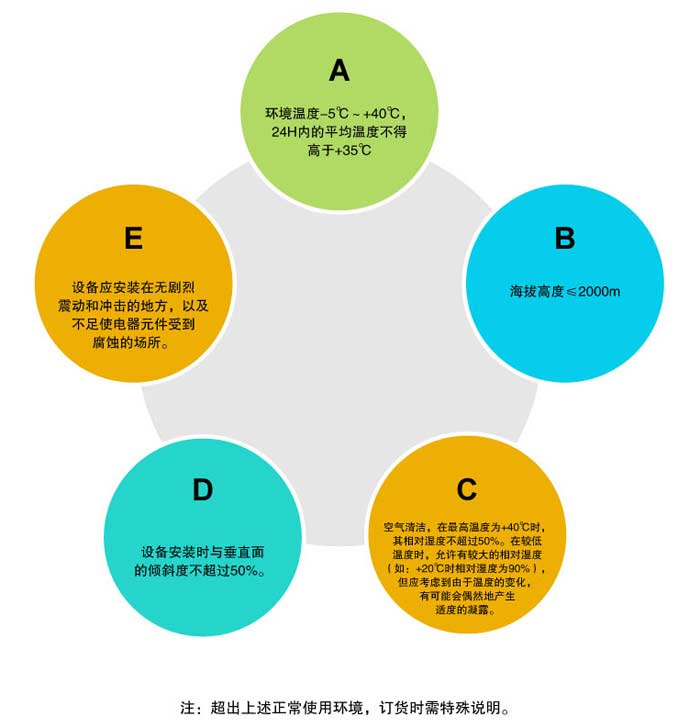

GGD型交流低压配电设备 AC LOW UOLTAGE DIATRIBUTION EQUIPMENT 产品已通过中国强制性（3C）认证，符合IEC60439-1、GB7251.1 JB/T5877等标准。 Environmental Condictions 使用环境 Main Technical Parameters 主要技术参数
序号 名称 序号 数值 1 额定工作电压 V 380 2 额定绝缘电压 V 660 3 水平母线额定工作电流 A 630-1600 1600-3150 4 水平母线额定短时耐受电流（有效值） KA 30 50 5 水平母线额定峰值耐受电流 KA 63 105 6 外壳防护等级 IP30、IP40
GGD型交流低压配电设备是根据能源部主管部门，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。本柜适用于发电厂、变电站、厂矿企业等电力用户需要的交流频率50Hz，额定工作电压380V、额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用，可作固定式低压成套开关设备的更新换代产品。

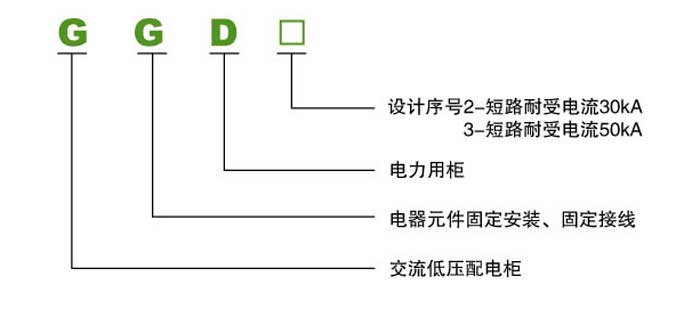

Model Description
产品型号说明
1、基本结构 / THE BASIC STRUCTURE
a 开关柜为组合式结构，基本骨架由2mm厚的“C”形型材组装而成。型材及必要的支撑件通过自攻螺钉或六角螺栓紧固连接成柜架，其上备有模数为25mm的安装孔。根据不同主电路的需要，配置相应的支撑件、安装件、侧板、顶盖和柜门。
b 水平母线布置在柜架上部的后区，前区则安装各种仪表。中性导体和接地保护导体分别安装在柜架下部的前侧和后侧。水平母线下方安装主开关和其它元件。
c 柜体正面的下部，后门的下部和上部，以及柜顶部均有加装钢丝网板的通风孔，以利散热。
d 柜体顶盖可以拆卸，在现场安装，调整水平母排非常方便。
e 水平母线采用高性能材料制成的专用母线夹可固定于柜体上部，机械强度和绝缘强度高，能承受较大的短路强度。
f 柜架全部零部件采用镀锌。
g 配电柜柜门采用特制的铰链与柜架相连接，柜内安装结构件全部镀锌，并直接与柜架连接；具有金属外壳的电器元件采用单独接地导线同柜架连接。这些措施构成完整的接地保护电路，保证了保护电路的电连续性。
Installation, Commissioning and Use
安装、调试及使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题及时通知有关部门查找Ô因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。
1、产品的安装 / PRODUCT INSTALLATION

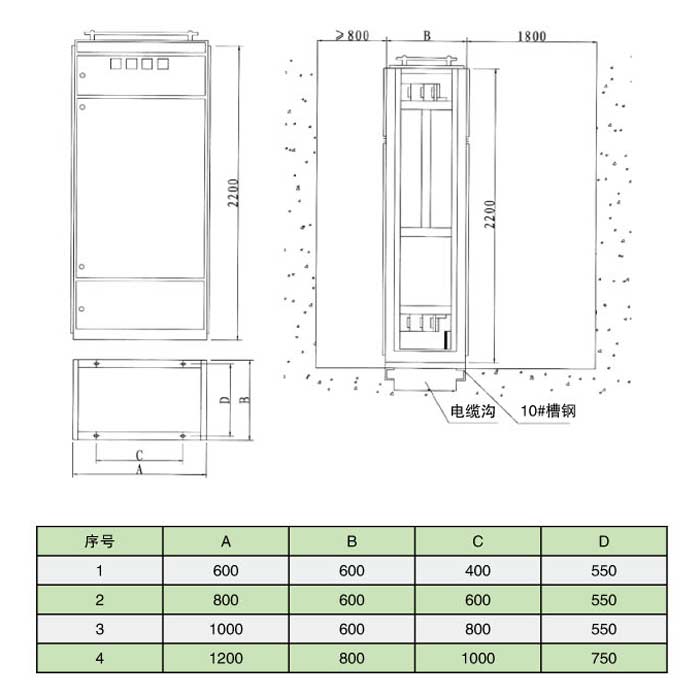

产品的安装按开关柜安装基础示意图进行（见图）。主母线安装时应将搭接面修理平整，处理干净，涂上导电膏或采取其它措施，然后用螺栓紧固。
2、检查与试验 / INSPECTION AND TEST
产品在安装完毕后，投入运行前需进行如下项目的检查与试验：
a 检查柜面漆或其它覆盖材料（如喷塑）是否损坏，柜内是否干燥清洁。
b 电器元件的操作机构是否灵活，是否有卡滞或操作力过大现象。
c 主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。
d 仪表的刻度整定、互感器的变化及极性应正确无误。
e 熔断器的熔芯规格应符合工程设计的要求。
f 各种继电器及保护的整定应正确，动作可靠。
g 各母线的连接良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
h 用至少500V兆欧表测量绝缘电阻值不得低于1MΩ。
3、使用注意事项 / CAUTIONS
a 装置为不靠墙安装，正面操作，双面维修的低压配电柜。当需要靠墙安装时，请咨询我公司技术部门，并在定货技术Ð议中说明。
b 空气断路器¾多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
Ordering Information
订货须知
a 用户订货时应注明产品型号、名称、数量
b 开关柜的排列图，一、二次线路图，主电器元件的型号及参数
c 如客户有其它要求时请在订货时提出

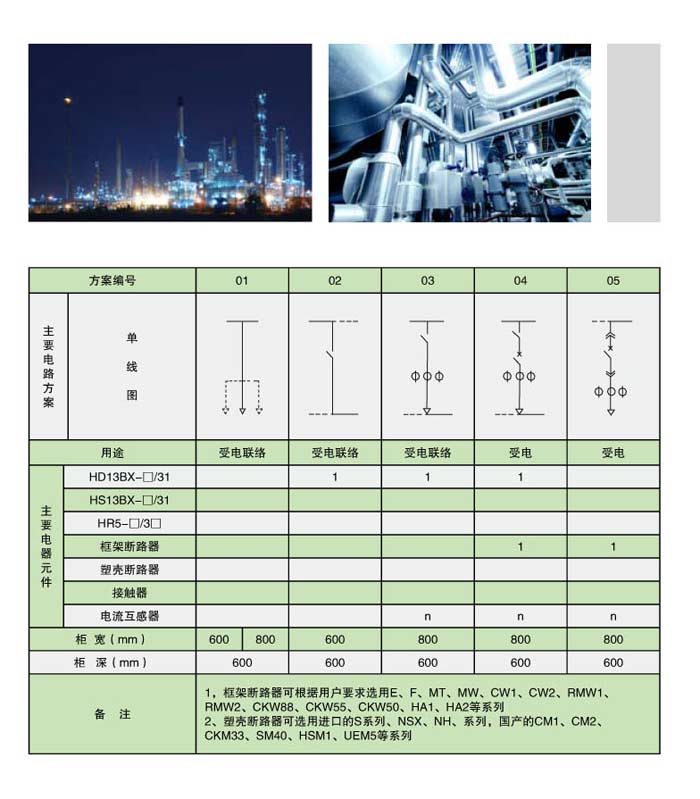

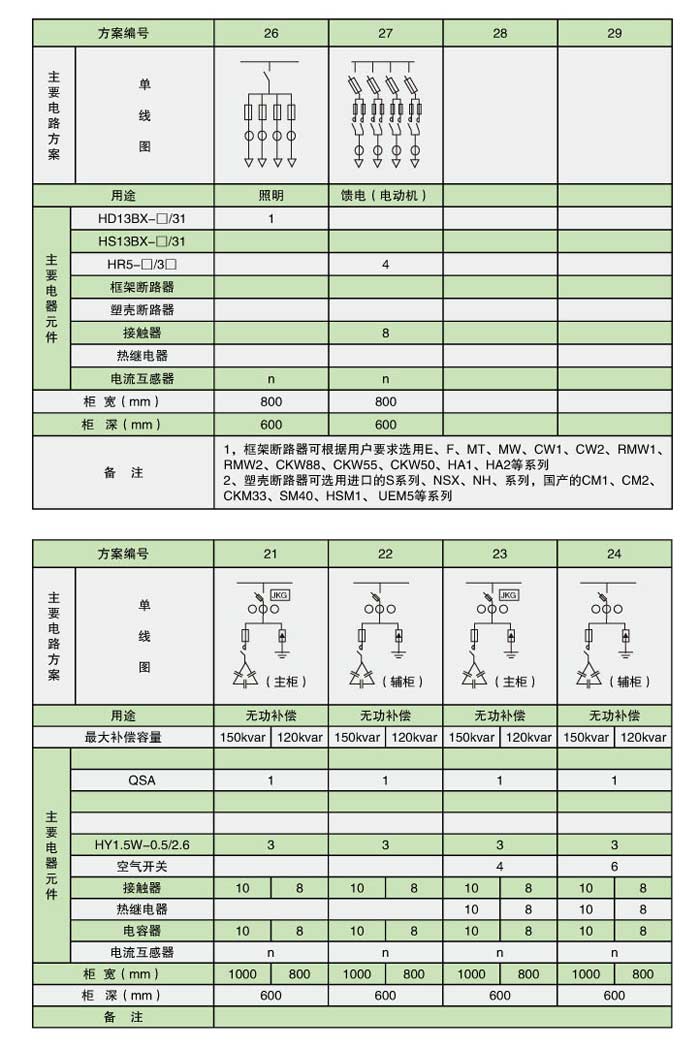

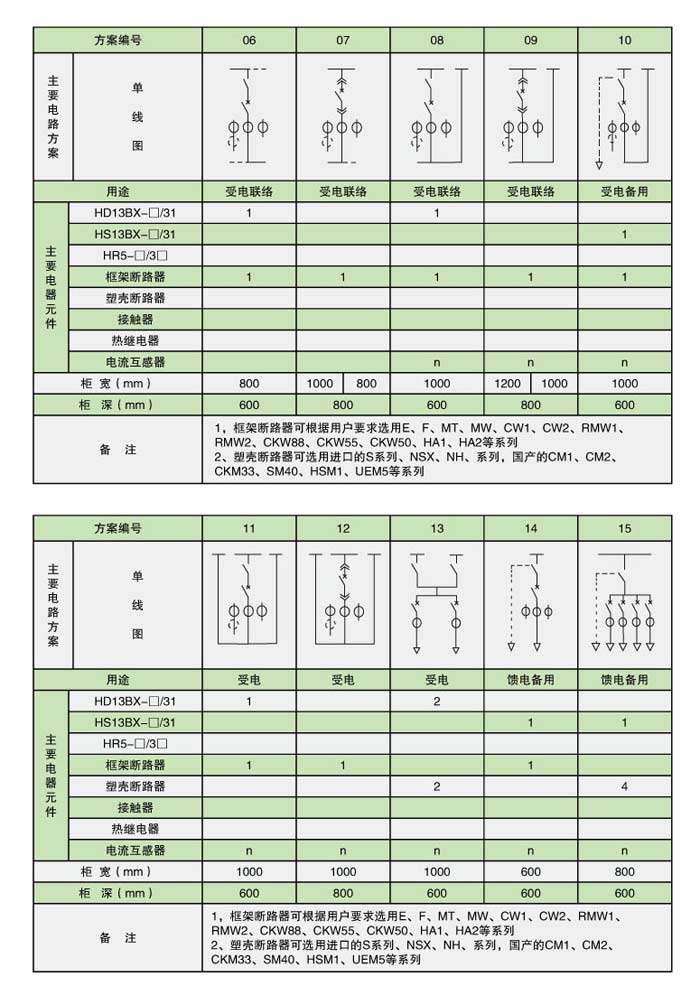

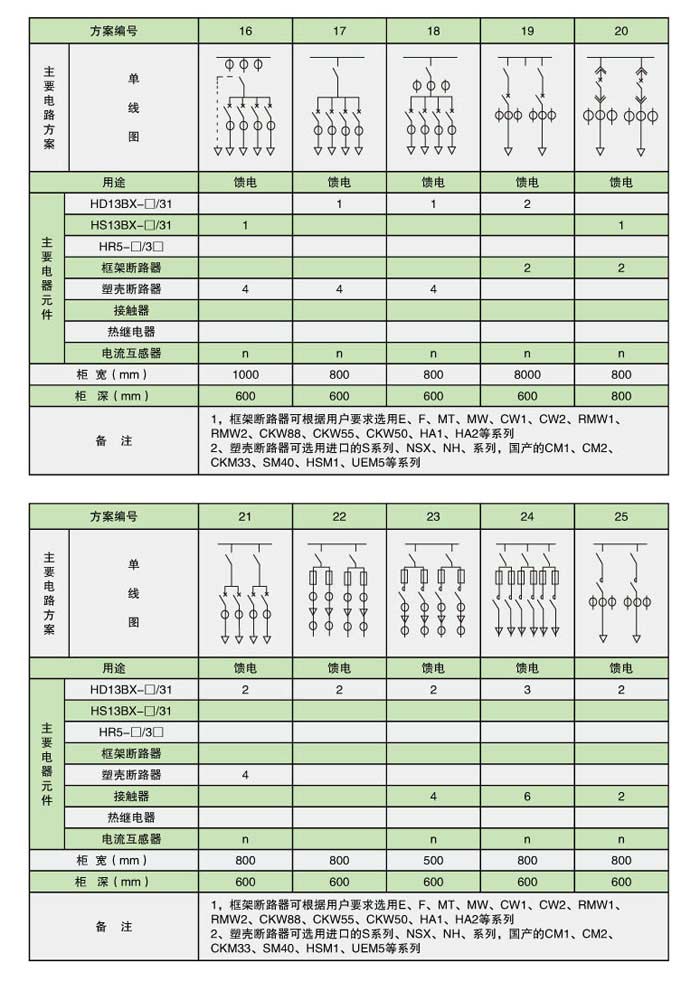

Main Circuit Program
主电路方案
