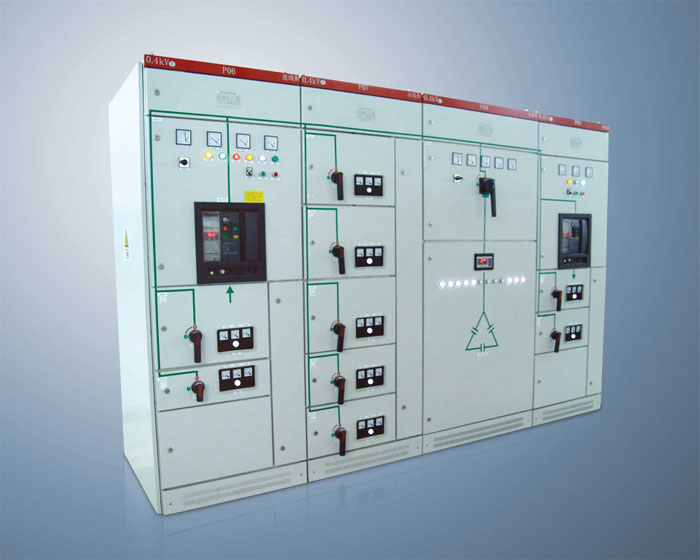

GCK/GCL 系列低压抽出式成套开关设备 GCK/GCL 系列低压抽出式成套开关设备是我公司收集国内外同类产品的优点，设计制造的。产品已通过中国强制性产品（3C）认证，符合IEC60439-1、GB7251.1、JB/T9661等标准。产品适用于发电厂、变电站、高层楼宇、剧院、医院、体育场、机场、港口和工矿企业等低压配电系统中作受电、馈电及动力控制之用。 序 号 项目名称 单 位 参 数 1 主电路额定绝缘电压（AC） V 660 2 主电路额定工作电压（AC） V 380 3 额定频率 Hz 50 4 母线额定 工作电流 主母线 A 1000～2500 2500～2500 配电母线 630～1000 630～2000 5 额定短时 耐受电流 主母线 kA/1s 50 80 配电母线 30 50 6 额定峰值 耐受电流 主母线 kA 105 176 配电母线 63 105 7 外壳防护等级 IP30、IP40 H（高）mm W（宽）mm D（深）mm 备注 2200 800 800 受电 1000 1000 1000 1200 1000 600 800 动力或控制 1000
LOW-VOL TAGE WITHDRAWABLE SWITCHGEARLOW-VOL TAGE WITHDRAWABLE SWITCHGEAR
Environmental Condictions
使用环境
Main Technical Parameters
主要技术参数

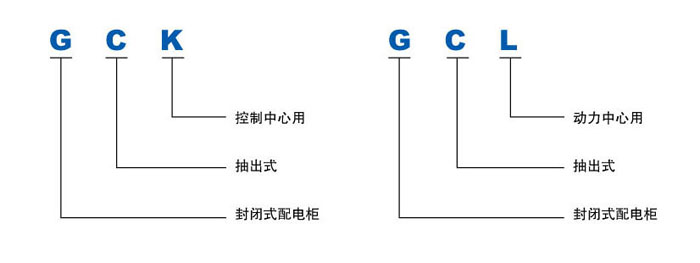

Model Description
产品型号说明
Characteristics of the product structure
产品结构特点
1、基本结构 / THE BASIC STRUCTURE
a. 开关柜为组合式结构，基本骨架由2mm冷钢板弯制成C形型材组装而成。型材及必要的支撑件通过自攻螺钉或六角螺栓坚固连接成柜架，安装模数为E=25mm。柜架全部零件均¾¬镀锌或喷涂处理，根据方案需要在柜架上配置相应的隔板、安装板、封板、顶盖以及门组成一台完整的柜体。
柜体尺寸见下表：

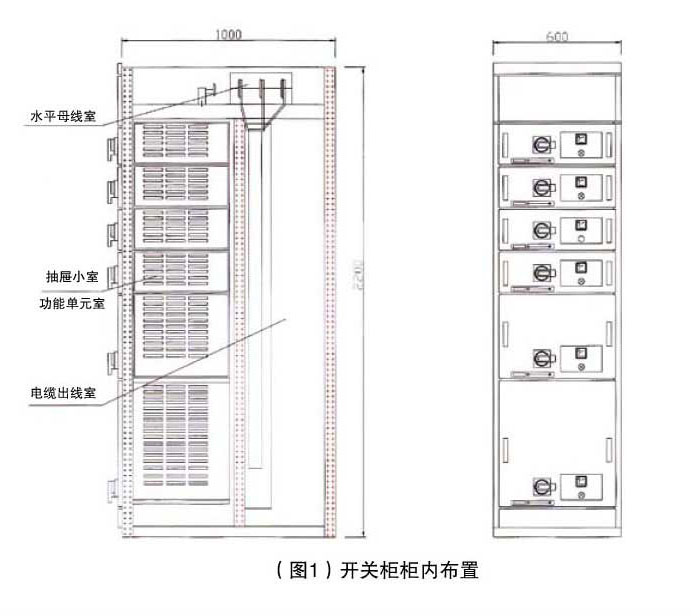

b. 柜体分隔为三个室。柜架顶部为水平母线室，水平母线室下、前部为功能单元室，后部为垂直母线室和电缆室（见图1）。电器元件安装在功能单元中，电流630A及以下的抽屉功能单元通过特制的格栅式进线罩与垂直母线连接，既提高了接触的可靠性，又保证了防护等级。上下层功能单元之间有金属板隔离。
开关柜柜内布置
2、产品特点 / FEATURES
a. 开关柜结构紧凑，以较小的空间容纳较多的开关功能单元。抽屉功能单元高度为200mm、300mm、
400mm、500mm、600mm五种，累计高度为1800mm。每台MCC柜最多可放置18个功能单元。
结构件通用性强，组装灵活。
b. 多数功能单元可装3极开关也可装4极开关。
c. 各种功能单元的机械联锁机构可靠，保护度高。
d. 抽出式功能单元的推进机构采用仿螺旋推进机构，
抽屉在保证了防护等级的前提下，推进过程中实现
了三位置显示和机械联锁，分离、试验、连接三位
置明确且均可定位。
e. 顶盖可全部打开，安装柜顶母线非常方便。
f. 电路方案组合灵活，可方便组装成动力中心、电动
机控制中心、计量、照明及无动力功率补偿等成套开
关设备和控制设备。
3、母线系统/BUS SYSTEM
a. 水平母线安装在柜顶的母线隔室中。
b. 相母线由1～4根ͬ排并联组成，ͬ排截面按母线额定电流选择。
c. 控制柜的垂直母线安装在由金属冷轧板或透明阻燃材料做成的垂直母线室内。垂直母线室在柜的
左部，既有效防止了触电及电弧故障伤人，又方便维护监察。垂直母线通过特殊联接件与水平母
线联接。
d. 保护母线平行地安装在设备后下部并贯穿设备全长，分支形式的保护母线垂直安装在电缆室中。
当中性母线兼有保护母线作用时，即成为PEN线，此时柜底部不另设置保护母线。
Installation,Commissioning and Use
安装、调试及使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原¬因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。

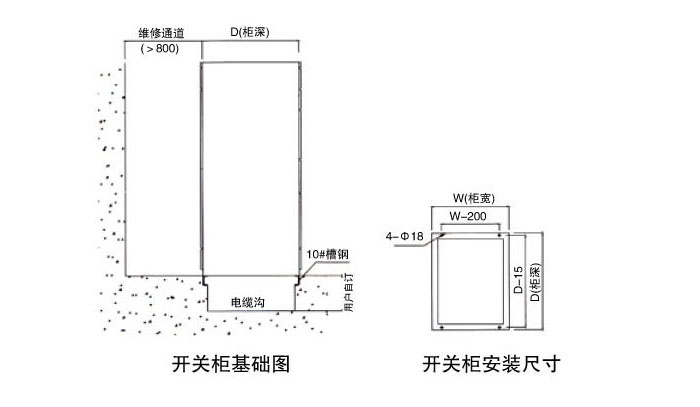

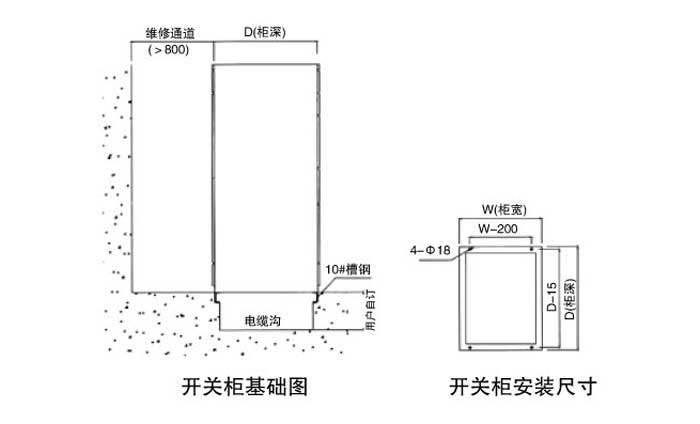

1、产品的安装按开关柜安装基础示意图进行（见下图）主母线安装时应将搭接面修理平整，处理干净，涂上导电膏或采取其它措施，然后用螺栓紧固。
2、产品在安装完毕后，投入运行前需进行如下项目的检查与试验：
●检查柜面漆或其它覆盖材料（如喷塑）有否损坏，柜内是否干燥清洁。
●电器元件的操作机构是否灵活，是否有卡滞或操作力过大现象。
●主要电器的主辅触头的通断是否可靠、准确。
●抽屉或抽出式机构抽À¬灵活、轻便、无卡阻和碰撞现象。
●抽屉或抽出式机构的动、静触头的中心线应该一致、触头接触应紧密。主、辅触头的插入深度应符合要求。
●机械联锁装置及电气联锁装置应动作正确，闭锁或解除均应可靠。
●相同规格的抽屉应能方便地互换，无卡阻和碰撞现象。抽屉与柜体间的接地应良好。
●仪表的刻度整定、互感器的变比及极性应正确无误。
●熔断器的熔芯规格应符合工程设计的要求。
●各种继电器及保护的整定应正确，动作可靠。
●用至少500V兆欧表测量绝缘电阻值不得低于1MΩ。
●各母线的连接良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
3、使用注意事项
●装置为不靠墙安装，正面操作，双面维修的低压配电柜。当需要靠墙安装时，请咨询我公司技术部门，并在定货技术Ь议中说明。
●空气断路器、塑壳断路器¾¬过多次分合，特别是经¬过短路分合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
●经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状态，以确保本装置良好的功能分隔性，防止事故时出现故障扩大。

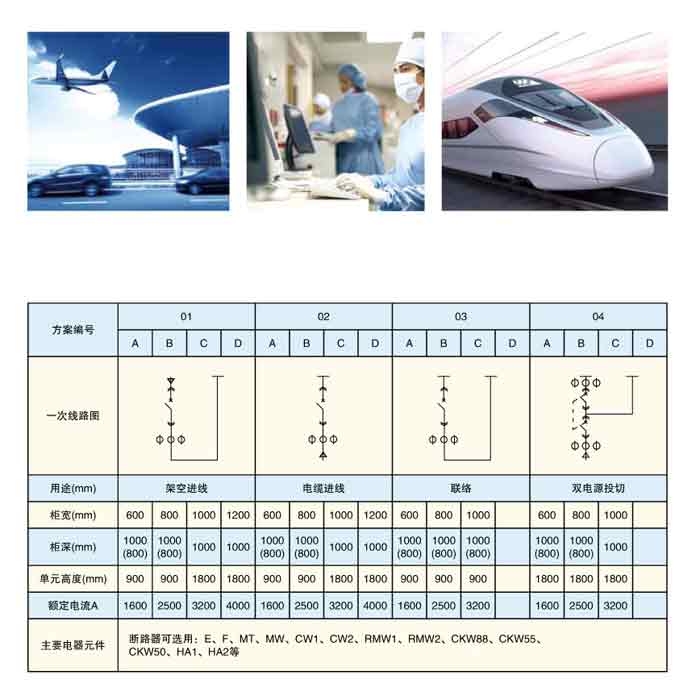

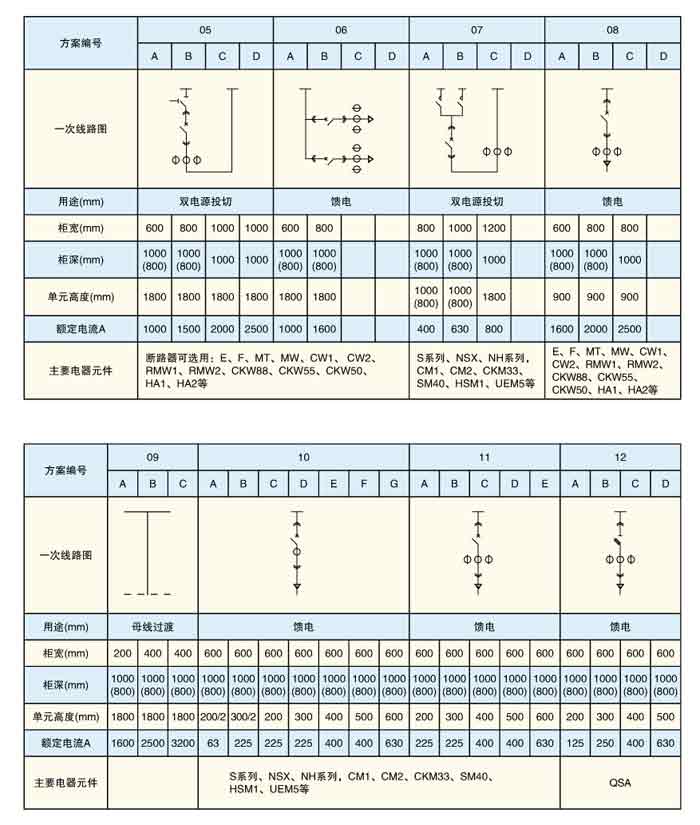

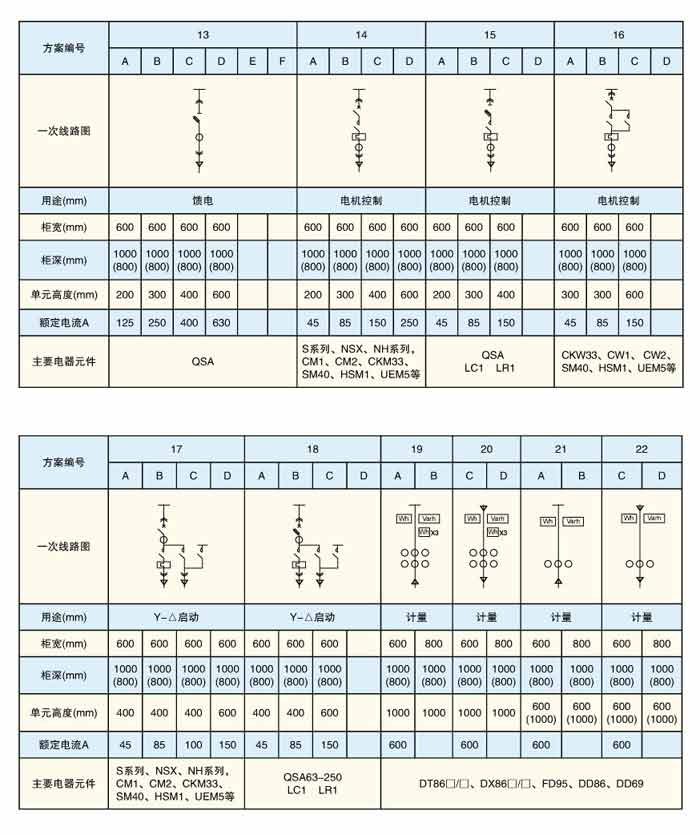

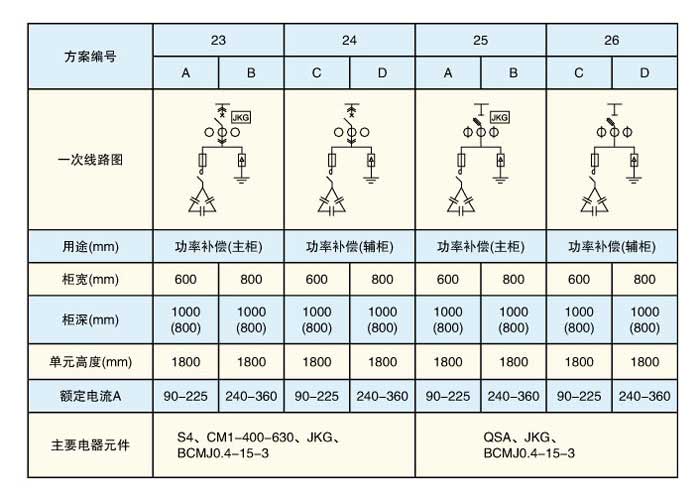

Main Circuit Program
主电路方案
Ordering Information
订货须知
a 用户订货时应注明产品型号、名称、数量
b 开关柜的排列图，一、二次线路图，主电器元件的型号及参数
c 如客户有其它要求时请在订货时提出
